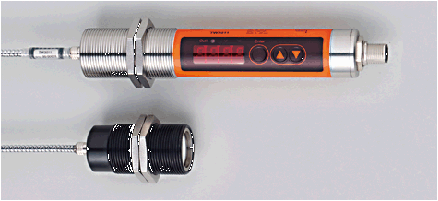

TW2011 | TW-150KLBM30-KFDKG/US
Описание
Информация для заказа
Характеристики | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Инфракрасный датчик температуры | ||||||||||||||||||||||
| Резьбовой корпус M30 x 1,5 | ||||||||||||||||||||||
| Разъём M12 | ||||||||||||||||||||||
| Диапазон длин осей 1,0...1,7 µm | ||||||||||||||||||||||
| Коммутационный выход, аналоговый выход | ||||||||||||||||||||||
| 7-сегментный светодиодный дисплей (4-цифры) | ||||||||||||||||||||||
| Диапазон контроля: 300...1600 °C / 572...2912 °F | ||||||||||||||||||||||
Область применения | ||||||||||||||||||||||
| Применение | Anlasstemperaturen, Glasschmelze, Graphit, Keramik, Metalle, Schmieden, Sintern, Wärmebehandlung, Walzen | |||||||||||||||||||||
Электронные данные | ||||||||||||||||||||||
| Электрическое исполнение | DC PNP | |||||||||||||||||||||
| Рабочее напряжение [V] | 18...32 DC; по SELV/PELV | |||||||||||||||||||||
| Потребление тока [mA] | < 50 | |||||||||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (50 V DC) | |||||||||||||||||||||
| Класс защиты | III | |||||||||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||||||||
Входы | ||||||||||||||||||||||
| Контрольный вход |
| |||||||||||||||||||||
Выходы | ||||||||||||||||||||||
| Выход | Коммутационный выход, аналоговый выход | |||||||||||||||||||||
| Выход | NO / NC программируемый | |||||||||||||||||||||
| Номинальный ток [mA] | 150 | |||||||||||||||||||||
| Падение напряжения [V] | < 2,5 | |||||||||||||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||||||||||||
| Защита от короткого замыкания | да | |||||||||||||||||||||
| Защита от перегрузок по току | да | |||||||||||||||||||||
| Аналоговый выход | 4...20 mA | |||||||||||||||||||||
| Наиб.нагрузка [Ω] | 500 | |||||||||||||||||||||
Диапазон измерения / настройки | ||||||||||||||||||||||
| Диапазон контроля | 300...1600 °C | 572...2912 °F | ||||||||||||||||||||
| Диапазон длин осей [µm] | 1,0...1,7 | |||||||||||||||||||||
| Диапазон измерения / расстояние [mm] |  1: диаметр измеряемого пятна; 2: измерение расстояния | |||||||||||||||||||||
| Настройка параметров в пределах | ||||||||||||||||||||||
| Порог срабатывания выхода, SP | 301...1600 °C | 574...2912 °F | ||||||||||||||||||||
| Точка сброса, rP | 300...1599 °C | 572...2910 °F | ||||||||||||||||||||
| Начальная точка аналогового сигнала, ASP | 300...1400 °C | 572...2552 °F | ||||||||||||||||||||
| Конечная точка аналогового сигнала, AEP | 500...1600 °C | 932...2912 °F | ||||||||||||||||||||
| с шагом в | 1 °C | 1 °F | ||||||||||||||||||||
| Разрешение | ||||||||||||||||||||||
| Коммутационный выход [K] | 1 | |||||||||||||||||||||
| Аналоговый выход [K] | 0,2; + 0.03 % установленного диапазона измерения | |||||||||||||||||||||
| Индикация [K] | 1 | |||||||||||||||||||||
Точность/ погрешность | ||||||||||||||||||||||
| Точность | < ± 0,5 %; vom Messwert, mindestens 4 K (Emissionsgrad = 1, T = 23°C) | |||||||||||||||||||||
| Повторяемость [K] | 1 | |||||||||||||||||||||
Время реакции | ||||||||||||||||||||||
| готовность к работе после подключения питания [s] | < 1 | |||||||||||||||||||||
| Время реакции Коммутационный выход [ms] | < 2 (T > 600 °C) | |||||||||||||||||||||
Программное обеспечение / Программирование | ||||||||||||||||||||||
| Настройка точки переключения | Кнопки для программирования | |||||||||||||||||||||
| Возможные опции при программировании | Аналоговый диапазон; Н.О./Н.З.; задержка включения/выключения; демпфирование, удержание пика | |||||||||||||||||||||
интерфейсы | ||||||||||||||||||||||
| IO-Link-Device | ||||||||||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | |||||||||||||||||||||
| IO-Link проверка | 1.1 | |||||||||||||||||||||
| Стандарт SDCI | IEC 61131-9 | |||||||||||||||||||||
| IO-Link-Device ID | 719 d / 00 02 CC h | |||||||||||||||||||||
| SIO режим | да | |||||||||||||||||||||
| Нужный тип порта | A | |||||||||||||||||||||
| Аналоговые рабочие данные | 16 | |||||||||||||||||||||
| Бинарные рабочие данные | 1 | |||||||||||||||||||||
| Миним.время рабочего цикла [ms] | 3,6 | |||||||||||||||||||||
Условия эксплуатации | ||||||||||||||||||||||
| Температура окружающей среды [°C] | 0...65, (-20...250°C для оптоволокна и измерительной головки) | |||||||||||||||||||||
| Температура хранения [°C] | -20...80 | |||||||||||||||||||||
| Макс. допустимая относительная влажность воздуха | < 95 % (без конденсации) | |||||||||||||||||||||
| Степень защиты | IP 65 | |||||||||||||||||||||
Испытания / одобрения | ||||||||||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||||||||||
| Ударопрочность |
| |||||||||||||||||||||
| Вибропрочность |
| |||||||||||||||||||||
| MTTF [лет] | 74 | |||||||||||||||||||||
Механические данные | ||||||||||||||||||||||
| Материал | винтовая муфта: нерж. сталь V2A (1.4305) (303S22); полиэстер | |||||||||||||||||||||
| Материал линз | Закаленное оптическое стекло | |||||||||||||||||||||
| Электрическое подсоединение | ¼"-36UNS-2A | |||||||||||||||||||||
| Вес [kg] | 0,851 | |||||||||||||||||||||
Дисплеи / Элементы управления | ||||||||||||||||||||||
| Индикация |
| |||||||||||||||||||||
| рабочие элементы |
| |||||||||||||||||||||
электрическое подключение | ||||||||||||||||||||||
| Электрическое подсоединение | Разъём M12 | |||||||||||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||||||||||
Принадлежности | ||||||||||||||||||||||
| Принадлежности (входят в комплект) | 2 крепёжные гайки; 2 м волоконной оптики; Измерительная головка | |||||||||||||||||||||
Примечания | ||||||||||||||||||||||
| Примечания |
| |||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||
