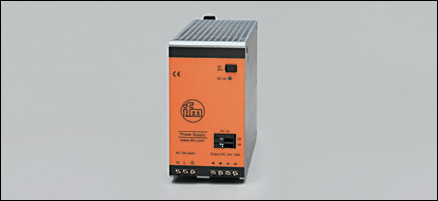

DN4014 | PSU-1AC/24VDC-20A
Описание
Информация для заказа
Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Блок питания 24 V DC, импульсный | |||||||||||
| Выходная мощность 480 W | |||||||||||
| импульсный блок питания | |||||||||||
| Ток на выходе 20 A, регулируемый | |||||||||||
Область применения | |||||||||||
| Применение | регулируемый блок питания для датчиков, приводов, преобразователей и ПЛК | ||||||||||
Электронные данные | |||||||||||
| Диапазон напряжения на входе [V] | 100...240 AC; - 15 % / + 10 % | ||||||||||
| Номинальное напряжение [V] | 115 / 230 AC | ||||||||||
| Частотный диапазон [Hz] | 47...64 | ||||||||||
| Номинальная частота [Hz] | 50 / 60 | ||||||||||
| Выходное напряжение [V] | 24...28 DC; регулируемый; выходное напряжение SELV, PELV | ||||||||||
| Выходной ток [A] | 20 (24 V DC) / 17,1 (28 V DC) | ||||||||||
| Пик выходного тока [A] | 24 (24 V DC) / 20,6 (28 V DC) | ||||||||||
| Выходная мощность [W] | 480 | ||||||||||
| Максимальная выходная мощность [W] | 576; ≤ 45 °C разрешено постоянно; > 45 °C < 1 минута каждые 10 минут | ||||||||||
| Коэффициент мощности | 0,99 (120 V AC; 60 Hz) / 0,95 (230 V AC; 50 Hz) | ||||||||||
| Резерв мощности [%] | 20 | ||||||||||
| Остаточная пульсация [mVpp] | < 50 | ||||||||||
| Пиковый ток при включении [A] | 9 (120 V AC; 60 Hz) / 7 (230 V AC; 50 Hz) | ||||||||||
| Einschaltstrombegrenzung | да | ||||||||||
| КПД [%] | 92,7 (120 V AC; 60 Hz) / 94 (230 V AC; 50 Hz) | ||||||||||
| Защита от короткого замыкания | да | ||||||||||
| Защита от перегрузок по току | да | ||||||||||
| допустимая перегрузка | Hiccup Modus * | ||||||||||
| Защита от перенапряжения [V] | < 32 DC | ||||||||||
| Übertemperaturschutz | да | ||||||||||
| Защита внешнего входа | ≤ B-10 A / ≤ C-10 A | ||||||||||
| Допустимые отклонения от номинальных значений параметров [W/K] | 12 (60...70 °C) | ||||||||||
| Время работы при отключении питания [ms] | 26 (120 V AC; 60 Hz) / 26 (230 V AC; 50 Hz) | ||||||||||
| Класс защиты | I (IEC 61140) | ||||||||||
| Входной ток [A] | 4,36 (120 V AC; 60 Hz) / 2,33 (230 V AC; 50 Hz) | ||||||||||
| Потери мощности [W] | 37,8 (120 V AC; 60 Hz) / 30,6 (230 V AC; 50 Hz) | ||||||||||
| Защита обратного напряжения [V] | ≤ 35 DC | ||||||||||
| Блок диаграмм |  | ||||||||||
| Ausgangskennlinie |  1: выходные характеристики; 2: Режим Hiccup | ||||||||||
| Kennlinie für Wirkungsgrad / Verlustleistung |  | ||||||||||
| Kennlinie für Derating |  | ||||||||||
| Kennlinie für Netzausfallüberbrückungszeit |  | ||||||||||
Выходы | |||||||||||
| DC-OK сигнал | Relaisausgang (60 V DC; 0,3 A / 30 V DC; 1 A / 30 V AC; 0,5 A) | ||||||||||
| Параллельное соединение выходов | да | ||||||||||
| Serienschaltung von Ausgängen | да | ||||||||||
Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -25...70, соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации) | ||||||||||
| Температура хранения [°C] | -40...85 | ||||||||||
| Макс. допустимая относительная влажность воздуха [%] | 95, (IEC 60068-2-30) | ||||||||||
| Степень защиты | IP 20; согласно EN 60529 | ||||||||||
| Степень загрязнения | 2; (IEC 62103) токопроводящее загрязнение не допускается | ||||||||||
Испытания / одобрения | |||||||||||
| Электромагнитная совместимость |
| ||||||||||
| UL | UL 508 (Приборы промышленных систем управления и установок) | ||||||||||
| Коррекция коэффициента мощности (PFC) | erfüllt | ||||||||||
| Ударопрочность |
| ||||||||||
| Виброустойчивость |
| ||||||||||
| MTBF [h] | 537000 | ||||||||||
Механические данные | |||||||||||
| Материал | стальной лист | ||||||||||
| Монтаж | Рейка TH35 (по стандарту EN 60715) | ||||||||||
| Вес [kg] | 1,09 | ||||||||||
Дисплеи / Элементы управления | |||||||||||
| Индикация |
| ||||||||||
электрическое подключение | |||||||||||
| Электрическое подсоединение | Винтовые клеммники | ||||||||||
Назначение жил кабеля при подключении
| |||||||||||
Примечания | |||||||||||
| Примечания |
| ||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||
