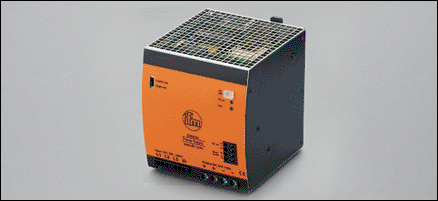

E84036 | PSU-3AC/24VDC-40A

E84036 | PSU-3AC/24VDC-40A, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Блок питания 24 V DC, импульсный
Выходная мощность 960 W
импульсный блок питания
Регулируемый выходной ток 40 A

Область применения

Применение регулируемый блок питания для датчиков, приводов, преобразователей и ПЛК

Электронные данные

Диапазон напряжения на входе [V]3 x 380...480 AC; - 15 % / + 20 %
Номинальное напряжение [V]3 x 400 AC
Частотный диапазон [Hz]47...64
Номинальная частота [Hz]50 / 60
Выходное напряжение [V]24...28 DC; регулируемый; выходное напряжение SELV, PELV
Выходной ток [A]40 (24 V DC) / 34,3 (28 V DC)
Пик выходного тока [A]60 (24 V DC) / 51,5 (28 V DC)
Выходная мощность [W]960
Максимальная выходная мощность [W]1440; bei Entnahme > 4 s reduziert sich die Leistung automatisch auf die Ausgangsleistung
Коэффициент мощности 0,88 (400 V AC; 50 Hz) / 0,90 (480 V AC; 60 Hz);
Резерв мощности [%]50
Остаточная пульсация [mVpp]< 100
Пиковый ток при включении [A]4,5 (400 V AC; 50 Hz) / 4,5 (480 V AC; 60 Hz);
Einschaltstrombegrenzung да
КПД [%]95,3 (400 V AC; 50 Hz) / 95,2 (480 V AC; 60 Hz);
Защита от короткого замыкания да
Защита от перегрузок по току да
допустимая перегрузка постоянный выходной ток
Защита от перенапряжения [V]< 32 DC
Übertemperaturschutz да
Защита внешнего входа ≥ B-6 A / ≥ C-6 A
Допустимые отклонения от номинальных значений параметров [W/K]24 (60...70 °C)
Время работы при отключении питания [ms]25 (400 V AC; 50 Hz) / 25 (480 V AC; 60 Hz);
Класс защиты I (IEC 61140)
Входной ток [A]1,65 (400 V AC; 50 Hz) / 1,35 (480 V AC; 60 Hz);
Потери мощности [W]47,3 (400 V AC; 50 Hz) / 48,4 (480 V AC; 60 Hz);
Защита обратного напряжения [V]≤ 35 DC
Блок диаграмм
Ausgangskennlinie
Kennlinie für Wirkungsgrad / Verlustleistung
Kennlinie für Derating
Kennlinie für Netzausfallüberbrückungszeit

Выходы

DC-OK сигнал Relaisausgang (60 V DC; 0,3 A / 30 V DC; 1 A / 30 V AC; 0,5 A)
Параллельное соединение выходов да
Serienschaltung von Ausgängen да

Условия эксплуатации

Температура окружающей среды [°C]-25...70, соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации)
Температура хранения [°C]-40...85
Макс. допустимая относительная влажность воздуха [%]95, (IEC 60068-2-30)
Степень защиты IP 20; согласно EN 60529
Степень загрязнения 2; (IEC 62103) токопроводящее загрязнение не допускается

Испытания / одобрения

Электромагнитная совместимость
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2  класс A
UL UL 508 (Приборы промышленных систем управления и установок)
Коррекция коэффициента мощности (PFC) erfüllt
Ударопрочность
IEC 60068-2-27 15 g (6 ms) / 10 g (11 ms)
Виброустойчивость
IEC 60068-2-6 ±1,6 мм (2...25 Hz) / 1 g (17,8...500 Hz)
MTBF [h] 196000 (24 V DC, 40 A, 25°C)

Механические данные

Материал стальной лист
Монтаж Рейка TH35 (по стандарту EN 60715)
Вес [kg]1,753

Дисплеи / Элементы управления

Индикация
DC-ok  1 светодиод
перенагрузка  1 светодиод

электрическое подключение

Электрическое подсоединение Винтовые клеммники
Назначение жил кабеля при подключении
1: первичный
2: вторичный
3 DC-ok релейный выход
4 Shut-Down Eingang (zur externen Abschaltung; Ausgangsspannung < 2 V / Ausgangsleistung < 0,5 W)

Примечания

Примечания
bei symmetrischer Phasenspannung
Serienschaltung von Ausgängen gilt nur für gleiche Geräte bis max. 150 V DC Gesamtspannung
Упаковочная величина [штука]1
