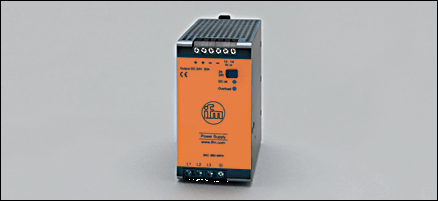

DN4034 | PSU-3AC/24VDC-20A
Описание
Информация для заказа
Характеристики | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Блок питания 24 V DC, импульсный | |||||||||||
Выходная мощность 480 W | |||||||||||
импульсный блок питания | |||||||||||
Ток на выходе 20 A, регулируемый | |||||||||||
Область применения | |||||||||||
Применение | регулируемый блок питания для датчиков, приводов, преобразователей и ПЛК | ||||||||||
Электронные данные | |||||||||||
Диапазон напряжения на входе [V] | 3 x 380...480 AC; ± 15 % | ||||||||||
Номинальное напряжение [V] | 3 x 400 AC | ||||||||||
Частотный диапазон [Hz] | 47...64 | ||||||||||
Номинальная частота [Hz] | 50 / 60 | ||||||||||
Выходное напряжение [V] | 24...28 DC; регулируемый; выходное напряжение SELV, PELV | ||||||||||
Выходной ток [A] | 20 (24 V DC) / 17,5 (28 V DC) | ||||||||||
Пик выходного тока [A] | 30 (24 V DC) / 26 (28 V DC) | ||||||||||
Выходная мощность [W] | 480 | ||||||||||
Максимальная выходная мощность [W] | 720; bei Entnahme > 4 s reduziert sich die Leistung automatisch auf die Ausgangsleistung | ||||||||||
Коэффициент мощности | 0,94 (400 V AC; 50 Hz) / 0,95 (480 V AC; 60 Hz); | ||||||||||
Резерв мощности [%] | 50 | ||||||||||
Остаточная пульсация [mVpp] | < 100 | ||||||||||
Пиковый ток при включении [A] | 3 (400 V AC; 50 Hz) / 3 (480 V AC; 60 Hz); | ||||||||||
Einschaltstrombegrenzung | да | ||||||||||
КПД [%] | 95 (400 V AC; 50 Hz) / 94,8 (480 V AC; 60 Hz); | ||||||||||
Защита от короткого замыкания | да | ||||||||||
Защита от перегрузок по току | да | ||||||||||
допустимая перегрузка | постоянный выходной ток | ||||||||||
Защита от перенапряжения [V] | < 35 DC | ||||||||||
Übertemperaturschutz | да | ||||||||||
Защита внешнего входа | ≤ B-6 A / ≤ C-3 A | ||||||||||
Допустимые отклонения от номинальных значений параметров [W/K] | 12 (60...70 °C) | ||||||||||
Время работы при отключении питания [ms] | 22 (400 V AC; 50 Hz) / 22 (480 V AC; 60 Hz); | ||||||||||
Класс защиты | I (IEC 61140) | ||||||||||
Входной ток [A] | 0,78 (400 V AC; 50 Hz) / 0,64 (480 V AC; 60 Hz); | ||||||||||
Потери мощности [W] | 25,3 (400 V AC; 50 Hz) / 26,6 (480 V AC; 60 Hz); | ||||||||||
Защита обратного напряжения [V] | ≤ 34 DC | ||||||||||
Блок диаграмм | |||||||||||
Ausgangskennlinie | |||||||||||
Kennlinie für Wirkungsgrad / Verlustleistung | |||||||||||
Kennlinie für Derating | |||||||||||
Kennlinie für Netzausfallüberbrückungszeit | |||||||||||
Выходы | |||||||||||
DC-OK сигнал | Relaisausgang (60 V DC; 0,3 A / 30 V DC; 1 A / 30 V AC; 0,5 A) | ||||||||||
Параллельное соединение выходов | да | ||||||||||
Serienschaltung von Ausgängen | да | ||||||||||
Условия эксплуатации | |||||||||||
Температура окружающей среды [°C] | -25...70, соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации) | ||||||||||
Температура хранения [°C] | -40...85 | ||||||||||
Макс. допустимая относительная влажность воздуха [%] | 95, (IEC 60068-2-30) | ||||||||||
Степень защиты | IP 20; согласно EN 60529 | ||||||||||
Степень загрязнения | 2; (IEC 62103) токопроводящее загрязнение не допускается | ||||||||||
Испытания / одобрения | |||||||||||
Электромагнитная совместимость |
| ||||||||||
UL | UL 508 (Приборы промышленных систем управления и установок) | ||||||||||
Коррекция коэффициента мощности (PFC) | erfüllt | ||||||||||
Ударопрочность |
| ||||||||||
Виброустойчивость |
| ||||||||||
MTBF [h] | 501000 | ||||||||||
Механические данные | |||||||||||
Материал | стальной лист | ||||||||||
Монтаж | Рейка TH35 (по стандарту EN 60715) | ||||||||||
Вес [kg] | 1,01 | ||||||||||
Дисплеи / Элементы управления | |||||||||||
Индикация |
| ||||||||||
электрическое подключение | |||||||||||
Электрическое подсоединение | Винтовые клеммники | ||||||||||
Назначение жил кабеля при подключении
| |||||||||||
Примечания | |||||||||||
Примечания |
| ||||||||||
Упаковочная величина [штука] | 1 |
