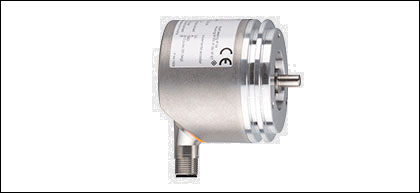

RU3100 | INCREMENTAL ENCODER BASIC LINE
Описание
Характеристики
Информация для заказа
Характеристики | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Энкодер со сплошным валом | ||||||||||||||||||||||||||||||
| HTL 50 мA (заводская настройка) / TTL 50 мA | ||||||||||||||||||||||||||||||
| Электрический разъём | ||||||||||||||||||||||||||||||
| сельсин-фланец | ||||||||||||||||||||||||||||||
| Магнитная система обнаружения | ||||||||||||||||||||||||||||||
| Разрешение 1...10000 | ||||||||||||||||||||||||||||||
Электронные данные | ||||||||||||||||||||||||||||||
| Рабочее напряжение [V] | 4,75...30 DC | |||||||||||||||||||||||||||||
| Потребление тока [mA] | < 150 | |||||||||||||||||||||||||||||
| Макс.допустимая скорость вращ.электрическая [об./мин.] | 12000 | |||||||||||||||||||||||||||||
| Фазовый сдвиг A и B [°] | 90 | |||||||||||||||||||||||||||||
| Частота переключения [kHz] | 1000 | |||||||||||||||||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||||||||||||||||
| Защита от короткого замыкания | да | |||||||||||||||||||||||||||||
| Класс защиты | III | |||||||||||||||||||||||||||||
| Импульсная диаграмма |
| |||||||||||||||||||||||||||||
Выходы | ||||||||||||||||||||||||||||||
| Выход | HTL 50 мA (заводская настройка) / TTL 50 мA | |||||||||||||||||||||||||||||
Диапазон измерения / настройки | ||||||||||||||||||||||||||||||
| Энкодеры | ||||||||||||||||||||||||||||||
| Разрешение | programmierbar, Werkseinstellung 1024 | |||||||||||||||||||||||||||||
Точность/ погрешность | ||||||||||||||||||||||||||||||
| Точность | < 0,1° | |||||||||||||||||||||||||||||
Время реакции | ||||||||||||||||||||||||||||||
| готовность к работе после подключения питания [s] | 0,5 | |||||||||||||||||||||||||||||
Программное обеспечение / Программирование | ||||||||||||||||||||||||||||||
| Возможные опции при программировании | Auflösung, Drehrichtung, HTL, TTL | |||||||||||||||||||||||||||||
интерфейсы | ||||||||||||||||||||||||||||||
| IO-Link-Device | ||||||||||||||||||||||||||||||
| Способ передачи | COM 2 | |||||||||||||||||||||||||||||
| IO-Link проверка | V1.1 | |||||||||||||||||||||||||||||
| SIO режим | да | |||||||||||||||||||||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | |||||||||||||||||||||||||||||
Механические данные | ||||||||||||||||||||||||||||||
| Макс.допустимая скорость вращ.механическая [об./мин.] | 12000 | |||||||||||||||||||||||||||||
| Пусковой вращающий момент [Ncm] | < 1 (20 °C) | |||||||||||||||||||||||||||||
| Макс. нагрузка вала (на конце вала) [Н] [N] | аксиальный 40; радиальный 60 | |||||||||||||||||||||||||||||
| вал, материал [mm] | Ø 6, нерж. сталь | |||||||||||||||||||||||||||||
| Вибропрочность | 30 g | |||||||||||||||||||||||||||||
| Ударопрочность | 200 g | |||||||||||||||||||||||||||||
| Материал | Фланец: алюминий; корпус: нержавеющая сталь (1.4521); штекерный разъём: Нержавеющая сталь 316/1.4401 | |||||||||||||||||||||||||||||
| Вес [kg] | 0,37 | |||||||||||||||||||||||||||||
Условия эксплуатации | ||||||||||||||||||||||||||||||
| Макс. допустимая относительная влажность воздуха [%] | 95, Betauung nicht zulässig | |||||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -40...85 | |||||||||||||||||||||||||||||
| Температура хранения [°C] | -40...85 | |||||||||||||||||||||||||||||
| Степень защиты | IP 65 / IP 66; IP 67 (корпус); IP 64 (вал) | |||||||||||||||||||||||||||||
Испытания / одобрения | ||||||||||||||||||||||||||||||
| MTTF [лет] | 292 | |||||||||||||||||||||||||||||
электрическое подключение | ||||||||||||||||||||||||||||||
| Электрическое подсоединение | Разъём M12; радиальный, может быть использован как аксиальный; 5-полюсный | |||||||||||||||||||||||||||||
| Макс. длина проводки [m] | 100 | |||||||||||||||||||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||||||||||||||||||
Примечания | ||||||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||||||||||
Характеристики
