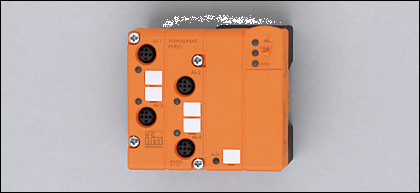

AC2520 | ClassicL90 4AI(Pt100) M12 IP67

Описание
Характеристики
Информация для заказа
Характеристики | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Активный модуль ClassicLine | |||||||||||||
AS-i интерфейс для нижних частей модуля с плоским кабелем | |||||||||||||
Разъёмы M12 x 1 | |||||||||||||
4 аналоговых входа температурные Pt100 | |||||||||||||
AS-i профиль S-7.3 | |||||||||||||
ИК-порт для адресации | |||||||||||||
Электронные данные | |||||||||||||
Электрическое исполнение | 4 входа Pt100 | ||||||||||||
Рабочее напряжение [V] | 26,5...31,6 DC | ||||||||||||
Суммарное потребление тока от AS-i [mA] | < 80 | ||||||||||||
Макс. допустимая токовая нагрузка на каждый модуль [mA] | < 80 | ||||||||||||
AS-i интерфейс, защита от переполюсовки | да | ||||||||||||
Входы | |||||||||||||
Защита от короткого замыкания | да | ||||||||||||
аналоговый | |||||||||||||
Аналоговый вход | Pt 100 | ||||||||||||
Питание датчика | AS-i | ||||||||||||
Разрешение [Bit] | 16 / 0,1°C | ||||||||||||
Диапазон измерения / настройки | |||||||||||||
Область значений [Bit] [°C] | -200...850 | ||||||||||||
Точность/ погрешность | |||||||||||||
Точность | Линейное изменение ± 0,2° C (-200° C) ... ± 2° C (800° C) | ||||||||||||
Время реакции | |||||||||||||
время аналого-цифрового преобразования [ms] | 480 (4 канала) | ||||||||||||
Условия эксплуатации | |||||||||||||
Температура окружающей среды [°C] | 0...70 | ||||||||||||
Температура хранения [°C] | -25...85 | ||||||||||||
Степень защиты | IP 67 | ||||||||||||
Испытания / одобрения | |||||||||||||
Электромагнитная совместимость |
| ||||||||||||
MTTF [лет] | 140 | ||||||||||||
AS-i классификация | |||||||||||||
Адресация | через интерфейс IR или разъём в нижней части (принадлежность) | ||||||||||||
AS-i профиль | S-7.3.E | ||||||||||||
Конфигурация входов/выходов [Hex] | 7 | ||||||||||||
Идентификационный код [Hex] | 3.E | ||||||||||||
AS-i сертификат | в стадии разработки | ||||||||||||
Механические данные | |||||||||||||
Материал | PBT (полибутилентерефталат) | ||||||||||||
Момент затяжки [Nm] |
| ||||||||||||
Вес [kg] | 0,203 | ||||||||||||
Дисплеи / Элементы управления | |||||||||||||
Индикация состояния выхода LED | жёлтый (индикаторные каналы AI1...AI4) | ||||||||||||
Рабочий режим LED | зелёный (AS-i -напряжение) | ||||||||||||
Ошибка LED | красный (FAULT: AS-i коммуникационная ошибка /периферийная ошибка) | ||||||||||||
электрическое подключение | |||||||||||||
Подключение датчика | 2-проводный / 4-проводный | ||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||
Принадлежности | |||||||||||||
Принадлежности (дополнительные) |
| ||||||||||||
Примечания | |||||||||||||
Упаковочная величина [штука] | 1 |
