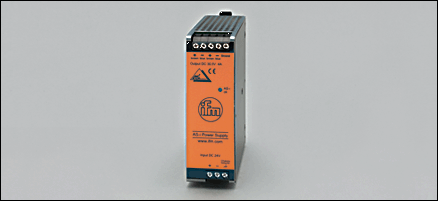

AC1257 | PSU-24VDC/ASi-4A

  AC1257 | PSU-24VDC/ASi-4A
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Блок питания
Преобразователь постоянного тока 24 V DС для сетей AS-i
Встроенная функция разделения данных

Область применения

Применение AS-i питающее напряжение для датчиков, приводов и модулей

Электронные данные

Диапазон напряжения на входе [V]24 DC; - 25 % / + 35 %
Номинальное напряжение [V]24 DC
Выходное напряжение (AS-i) [V]30,5 DC
Выходная мощность [W]122
Максимальная выходная мощность [W]134; kurzzeitig zum Laden der Buskapazitäten nach dem Einschalten
Резерв мощности [%]10
Выходной ток (AS-i) [A]4
Остаточная пульсация [mVpp]< 50
Пиковый ток при включении [A]2 (24 V DC)
Einschaltstrombegrenzung да
КПД [%]90,5 (24 V DC)
Защита от короткого замыкания да
Защита от перегрузок по току да
допустимая перегрузка постоянный выходной ток
Защита от перенапряжения [V]< 36
Übertemperaturschutz да
Защита внешнего входа ≤ B-10 A / ≤ C-8 A
готовность к работе после подключения питания [ms]≤ 650
Допустимые отклонения от номинальных значений параметров [W/K]3 (60...70 °C)
Время работы при отключении питания [ms]6 (24 V DC)
Класс защиты III
Входной ток [A]5,5 (24 V DC)
Потери мощности [W]12,7 (24 V DC)
Защита обратного напряжения [V]≤ 35 DC
Блок диаграмм
Ausgangskennlinie
Kennlinie für Wirkungsgrad / Verlustleistung
Kennlinie für Derating
Kennlinie für Netzausfallüberbrückungszeit

Выходы

Параллельное соединение выходов нет
Serienschaltung von Ausgängen нет

Условия эксплуатации

Температура окружающей среды [°C]-25...70, соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации)
Температура хранения [°C]-40...85
Макс. допустимая относительная влажность воздуха [%]95, (IEC 60068-2-30)
Степень защиты IP 20
Степень загрязнения 2; (IEC 62103) токопроводящее загрязнение не допускается

Испытания / одобрения

Электромагнитная совместимость
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
UL UL 508 (Приборы промышленных систем управления и установок)
Ударопрочность
IEC 60068-2-27 30 g (6 ms) / 20 g (11 ms)
Виброустойчивость
IEC 60068-2-6 ± 1,6 мм (2...25 Hz) / 2 g (17,8...500 Hz)
MTBF [h] 1247000

AS-i классификация

AS-i сертификат 98801

Механические данные

Материал стальной лист
Монтаж Рейка TH35 (по стандарту EN 60715)
Вес [kg]0,597

Дисплеи / Элементы управления

Функции дисплея LEDЗеленый (индикация напряжения на шине AS-i)

электрическое подключение

Электрическое подсоединение Винтовые клеммники
Назначение жил кабеля при подключении
1: первичный
2: вторичный

Примечания

Упаковочная величина [штука]1
