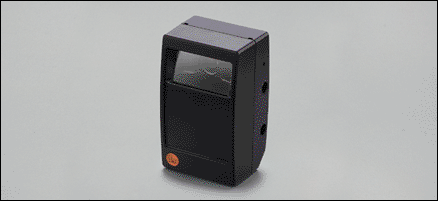

O3M150 | O3MXOOKG/CAN/E3/GM/70

O3M150 | O3MXOOKG/CAN/E3/GM/70, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Мобильный 3D-датчик
Электрический разъём
Угол обзора 70° x 23° (вертикаль х горизонталь)
Разрешение изображения: 64 x 16 пикселей
Камера PMD 3D ToF (Time of Flight) для вывода данных 3D изображения

Электронные данные

Рабочее напряжение [V]9...32 DC
Потребление тока [mA]< 400
Мощность [W]< 3,6
Класс защиты III
Вид датчика Чип PMD 3D ToF

Диапазон контроля

Количество пикселей [пиксель]64 x 16
Bildwiederholfrequenz [Hz] 25 / 33 / 50
апертурный угол [°]70 x 23

Программное обеспечение / Программирование

выбор параметров Über PC mit ifm Vision Assistant

интерфейсы

настройка параметров интерфейса J1939 (Default, SourceAddress 239), CANopen, UDS; 250 (125...1000) kBaud
Рабочий интерфейс Ethernet UDP/IP
IP-адресс 192.168.1.1
маска подсети 255.255.255.000
Ziel-IP-Adresse 255.255.255.255
Zielport 42000

Условия эксплуатации

Защищенность от внешней засветки [klx]120
Температура окружающей среды [°C]-40...85, bei Bildwiederholfrequenz von 25 Hz
Температура хранения [°C]-40...105
Степень защиты IP 67; IP69K (mit aufgeschraubten Steckverbindern oder Verschlusskappen)

Испытания / одобрения

Электромагнитная совместимость
DIN EN 61000-6-4  промышленные среды
DIN EN 61000-6-2  промышленные среды
Электробезопасность DIN EN 61010-2-201 Электрический шок; электрическое питание должно подаваться только через цепи PELV
MTTF [лет]74,02
Ударопрочность
DIN EN 60068-2-27 30 g / 6 ms Dauerschock
Вибропрочность
DIN EN 60068-2-6 10 g / 10...500 Hz Gleitsinus
DIN EN 60068-2-64 10...2000 Hz Rauschen

Механические данные

Материал алюмин. литьё под давлением
Вес [kg]0,955

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении
M12:  питание , CAN
1:  защитный экран
2:  9...32 V
3:  GND
4:  CAN-H
5:  CAN-L

M12:  Ethernet
1:  TD +
2:  RD +
3:  TD -
4:  RD -

Принадлежности

Zubehör Устройство подсветки
Принадлежности (входят в комплект) защитные колпачки

Примечания

Примечания
Для работы датчика необходимо устройство подсветки (код товара O3M950). Для подключения датчика и устройства подсветки используйте только оригинальные кабели от ifm (код товара E3M121, E3M122 или E3M123).
Упаковочная величина [штука]1

Другие данные




Размеры поля зрения
Диапазон измерения [m]Длина [m]Ширина [m]Пиксели [cm]
11,400,402,19 x 2,52
57,002,0210,94 x 12,62
1014,004,0421,88 x 25,24
2028,008,0843,76 x 50,48
3042,0012,1265,64 x 75,72



Performance
Für die Messung wurden Targets mit der typischen IR-Reflexionsstärke von Kleidung verwendet (35% bei 850 nm).
Режимы работыMessbereich (auf dem Target sind > 90% der Pixel gültig) [m]
Sensoreinstellung für Parameter Pixelgültigkeitsschwelle
Einstellung = 0 (weite Schwelle, Standard)Einstellung = 1 (mittlere Schwelle)Einstellung = 2 (enge Schwelle)
wolkig (~20 kLux)0,25 до 270,25 до 270,25 до 25
sonnig (~120 kLux)0,25 до 220,25 до 150,25 до 13

Режимы работыTypische Genauigkeit [cm]
wolkig (~20 kLux)±5
sonnig (~120 kLux)±10

Диапазон измерения [m]Reproduzierbarkeit der gemessenen Entfernung auf Pixelebene (1 Sigma) bei Bewölkung (~20 kLux) [cm]
Sensoreinstellung für Parameter Pixelgültigkeitsschwelle
Einstellung = 0 (weite Schwelle, Standard)Einstellung = 1 (mittlere Schwelle)Einstellung = 2 (enge Schwelle)
11,71,71,7
52,42,42,4
104,44,44,4
157,97,47,4
2011,511,111,1
2525,023,3-

Диапазон измерения [m]Reproduzierbarkeit der gemessenen Entfernung auf Pixelebene (1 Sigma) bei hellem Sonnenlicht (~120 kLux) [cm]
Sensoreinstellung für Parameter Pixelgültigkeitsschwelle
Einstellung = 0 (weite Schwelle, Standard)Einstellung = 1 (mittlere Schwelle)Einstellung = 2 (enge Schwelle)
12,72,72,7
53,13,13,1
108,47,87,8
1511,811,411,1
2019,217,911,3



Einfluss von Sensoreinstellungen auf die Ausgabe des Distanzbildes
Die vollständige Beschreibung befindet sich in der zugehörigen Dokumentation
Настройка датчикаОписаниеПредварительная установка
PixelgültigkeitsschwelleDistanzausgabefilter:
0 = weite Schwelle (hohe Anzahl von gültigen Pixeln bei starkem Rauschen)
1 = mittlere Schwelle
2 = enge Schwelle (geringe Anzahl von gültigen Pixeln bei geringem Rauschen)		0



Datenformat des Sensors über Ethernet
Die vollständige Beschreibung befindet sich in der zugehörigen Dokumentation
ЗначениеОписаниеТип данных
Расстояние [cm]Matrix der Wegstrecke, die das Licht zurücklegt, geteilt durch 2 (radiale Entfernung)uint16
Прямоугольная система координат X [m]Matrix der kartesischen X-Koordinatenfloat32
Прямоугольная система координат Y [m]Matrix der kartesischen Y-Koordinatenfloat32
Прямоугольная система координат Z [m]Matrix der kartesischen Z-Koordinaten (in der Standardeinstellung für die Kalibrierung: senkrecht zur Kamerabildebene)float32
Konfidenz [enum]Matrix der Konfidenzwerte (detaillierte Gültigkeitsinformation für jedes Pixel)uint16
Амплитуда [N/A]Matrix der Amplitudenrohwerte (Helligkeit)uint16
