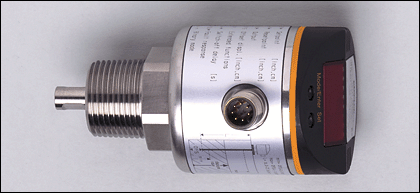

LR8300 | LR0000B-BN34ASPKG/US

  LR8300 | LR0000B-BN34ASPKG/US
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Электронный датчик уровня
Электрический разъём
Подключение к процессу: 3/4" NPT
Коммуникационный интерфейс: IO-Link 1.1
Волноводный радар
Вращение корпуса на 360°
Длина стержня: L = 100...1600 mm
4 комм.выходы
4-х позиционный буквенно -цифровой дисплей

Область применения

Применение Смазочно-ожлаждающие жидкости на водной основе, вода/ схожие с водой среды
Нерекомендуемые среды: масла, смазочные вещества, гранулы, сыпучие материалы, кислоты, щелочи; гигиенические и гальванические применения; сильно пенящиеся среды
Диэлектрич.постоянная среды ≥ 20
MAWP (для применений согласно CRN) [bar]25
Температура измеряемой среды [°C]0...80 (90 < 1 h)
Макс. скорость изменения уровня [мм/с] [mm/s]100

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]18...30 DC
Потребление тока [mA]< 80
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 4 комм.выходы
Выход 4 x норм.откр / норм.закр програмир.
Номинальный ток [mA]200
Падение напряжения [V]< 2,5
Защита от короткого замыкания Температурный , синхронизируемый
Защита от перегрузок по току Да (макс. 10 s)

Диапазон измерения / настройки

Длина щупа L [mm]100...1600
Активный диапазон A [mm]L-40
Неактивная область I1 / I2 [mm]30 / 10
Настройка параметров в пределах
Порог срабатывания выхода, SP [mm]≥ 15 / ≤ L-30
Точка сброса, rP [mm]≥ 10 / ≤ L-35
с шагом в [mm]5
Гистерезис [mm]≥ 5

Точность/ погрешность

Отклонение (in mm)
Погрешность точки переключения ± (15 + 0,5 % MEW)
Повторяемость ± 5

Время реакции

готовность к работе после подключения питания [s]≤ 3

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9 CDV
IO-Link-Device ID 011 d / 00 00 B h
Профили нет
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 1
Бинарные рабочие данные 4
Миним.время рабочего цикла [ms]2,3

Условия эксплуатации

Температура окружающей среды [°C]0...60
Температура хранения [°C]-25...80
Макс.давление в резервуаре [бар]-1...16
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость IEC 60947-1
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [лет]182,01

Механические данные

Подключение к процессу 3/4" NPT
Материалы корпуса в контакте с изм. средой 1.4305 (V2A / 303); Sondenanschluss: 1.4435 (V4A / 316L); PTFE (тефлон); FKM
Материал 1.4301 (V2A / 304); FKM; PBT (полибутилентерефталат); PC; PEI; TPE / V; PTFE (тефлон)
Вес [kg]0,332

Дисплеи / Элементы управления

Индикация
Дисплей  3 x светодиод зелёный
Состояние выхода  4 x светодиод желтый
Уровень заполнения  4-х позиционный буквенно -цифровой дисплей
программирование  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12 (по EN 61076-2-101); позолоченные контакты
Назначение жил кабеля при подключении
Программирование коммутационных выходов:
Hno = Гистерезис / NO
Hnc = Гистерезис / NC
Fno = Окно / NO
Fnc = Окно / NC

Принадлежности

Принадлежности (дополнительные)
Погружной зонд, номер для заказа E43203...E43205 / E43207...E43210;
Принадлежности для прибора можно выбрать онлайн в графе, следующей за техническими данными → Принадлежности

Примечания

Примечания
MEW = Messbereichsendwert in mm; MEW = L - 30 mm
Упаковочная величина [штука]1
