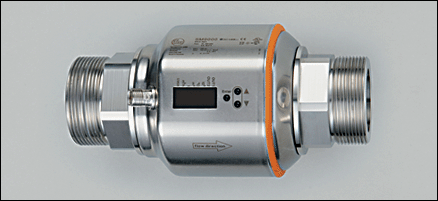

SM0510 | SMR21XGXFRKG/US
Описание
Информация для заказа
Характеристики | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Магнитно-индуктивный датчик потока | |||||||||||||||||||||||||||||||||||||
| Электрический разъём | |||||||||||||||||||||||||||||||||||||
| Подключение к процессу: G2 с уплотнителем | |||||||||||||||||||||||||||||||||||||
| подключение к трубе при помощи адаптера | |||||||||||||||||||||||||||||||||||||
| Программируемая функция | |||||||||||||||||||||||||||||||||||||
| Суммирующая функция | |||||||||||||||||||||||||||||||||||||
| Обнаружение пустой трубы | |||||||||||||||||||||||||||||||||||||
| 2 выхода OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный) OUT2 = контроль потока или температуры (аналоговый или бинарный) | |||||||||||||||||||||||||||||||||||||
| вход сброса показаний счетчика | |||||||||||||||||||||||||||||||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||||||||||||||||||||||||||||||
| Диапазон измерения | |||||||||||||||||||||||||||||||||||||
| 5...900 l/min | |||||||||||||||||||||||||||||||||||||
Область применения | |||||||||||||||||||||||||||||||||||||
| Применение | Электропроводящие жидкости (электропроводность: > = 20 мкСм/см, вязкость: < 70 мм²/с при 40°C) | ||||||||||||||||||||||||||||||||||||
| Кавитация |
| ||||||||||||||||||||||||||||||||||||
| Предел прочности по давлению [бар] | 16 | ||||||||||||||||||||||||||||||||||||
| Температура измеряемой среды [°C] | -10...70 | ||||||||||||||||||||||||||||||||||||
Электронные данные | |||||||||||||||||||||||||||||||||||||
| Электрическое исполнение | DC PNP/NPN | ||||||||||||||||||||||||||||||||||||
| Рабочее напряжение [V] | 18...32 DC ¹) | ||||||||||||||||||||||||||||||||||||
| Потребление тока [mA] | < 150 | ||||||||||||||||||||||||||||||||||||
| Класс защиты | III | ||||||||||||||||||||||||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||||||||||||||||||||||||
Выходы | |||||||||||||||||||||||||||||||||||||
| Выход | OUT1: нормально открытый / нормально закрытый программируемый или импульсный или частотный или функция обнаружения пустой трубы или IO-Link OUT2: нормально открытый / нормально закрытый программируемый или аналоговый (4...20 мA; 0...10 В, масштабируемый) или функция обнаружения пустой трубы | ||||||||||||||||||||||||||||||||||||
| Номинальный ток [mA] | 2 x 250 | ||||||||||||||||||||||||||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||||||||||||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||||||||||||||||||||||||
| Аналоговый выход | 4...20 mA; 0...10 V | ||||||||||||||||||||||||||||||||||||
| Наиб.нагрузка [Ω] | 500 (4...20 mA) | ||||||||||||||||||||||||||||||||||||
| Наиб. нагрузка [Ω] | 2000 (0...10 V) | ||||||||||||||||||||||||||||||||||||
| Импульсный выход | Расходомер | ||||||||||||||||||||||||||||||||||||
| Диапазон частот [Hz] | 0,1...10000 | ||||||||||||||||||||||||||||||||||||
Диапазон измерения / настройки | |||||||||||||||||||||||||||||||||||||
| Обнаружение пустой трубы | нормально закрытый / нормально открытый | ||||||||||||||||||||||||||||||||||||
| Контроль скорости потока | |||||||||||||||||||||||||||||||||||||
| Диапазон измерения | 5...900 l/min | 0,3...54 m³/h | |||||||||||||||||||||||||||||||||||
| Предел показаний | -920...920 l/min | -55,2...55,2 m³/h | |||||||||||||||||||||||||||||||||||
| Разрешение | 1 l/min | 0,05 m³/h | |||||||||||||||||||||||||||||||||||
| Порог срабатывания выхода, SP | 10...900 l/min | 0,55...54 m³/h | |||||||||||||||||||||||||||||||||||
| Точка сброса, rP | 5...896 l/min | 0,3...53,75 m³/h | |||||||||||||||||||||||||||||||||||
| Начальная точка аналогового сигнала, ASP | 0...720 l/min | 0...43,2 m³/h | |||||||||||||||||||||||||||||||||||
| Конечная точка аналогового сигнала, AEP | 180...900 l/min | 10,8...54 m³/h | |||||||||||||||||||||||||||||||||||
| Конечная точка потока, FEP | 20...900 l/min; 1,2...54 m³/h | ||||||||||||||||||||||||||||||||||||
| Значение отсечки низкого расхода (LFC) | 5...15 l/min | 0,3...0,9 m³/h | |||||||||||||||||||||||||||||||||||
| с шагом в | 1 l/min | 0,05 m³/h | |||||||||||||||||||||||||||||||||||
| Frequenzendpunkt, FrEP | 0,01...10 kHz | ||||||||||||||||||||||||||||||||||||
| с шагом в | 10 Hz | ||||||||||||||||||||||||||||||||||||
| Динамика измерения | 1:180 | ||||||||||||||||||||||||||||||||||||
| Контроль моментального расхода | |||||||||||||||||||||||||||||||||||||
| Диапазон измерения [l...m³] | 0,0...9999 x 10³ | ||||||||||||||||||||||||||||||||||||
| Предел показаний [l...m³] | 0,0...9999 x 10³ | ||||||||||||||||||||||||||||||||||||
| Порог срабатывания выхода, SP [l...m³] | 0,1 l...600 x 10³ m³ | ||||||||||||||||||||||||||||||||||||
| Значение импульса | 0,1 l...600 x 10³ m³ | ||||||||||||||||||||||||||||||||||||
| с шагом в | 0,1 l | ||||||||||||||||||||||||||||||||||||
| Длина импульса [s] | 0,003...2 | ||||||||||||||||||||||||||||||||||||
| Контроль температуры | |||||||||||||||||||||||||||||||||||||
| Диапазон контроля [°C] | -20...80 | ||||||||||||||||||||||||||||||||||||
| Предел показаний [°C] | -40...100 | ||||||||||||||||||||||||||||||||||||
| Разрешение [°C] | 0,2 | ||||||||||||||||||||||||||||||||||||
| Порог срабатывания выхода, SP [°C] | -19,2...80,0 | ||||||||||||||||||||||||||||||||||||
| Точка сброса, rP [°C] | -19,6...79,6 | ||||||||||||||||||||||||||||||||||||
| Начальная точка аналогового сигнала, ASP [°C] | -20...60 | ||||||||||||||||||||||||||||||||||||
| Конечная точка аналогового сигнала, AEP [°C] | 0...80 | ||||||||||||||||||||||||||||||||||||
| с шагом в [°C] | 0,2 | ||||||||||||||||||||||||||||||||||||
Точность/ погрешность | |||||||||||||||||||||||||||||||||||||
| Контроль скорости потока | |||||||||||||||||||||||||||||||||||||
| Точность [в % от диапазона] | ± (0,8% MW + 0,5% MEW) ²) | ||||||||||||||||||||||||||||||||||||
| Повторяемость | ± 0,2% MEW | ||||||||||||||||||||||||||||||||||||
| Взрывное давление (dP) / Расход (Q) |  | ||||||||||||||||||||||||||||||||||||
| Контроль температуры | |||||||||||||||||||||||||||||||||||||
| Точность [K] | ± 1 (bei 25 °C, Q > 15 l/min) | ||||||||||||||||||||||||||||||||||||
Время реакции | |||||||||||||||||||||||||||||||||||||
| готовность к работе после подключения питания [s] | 5 | ||||||||||||||||||||||||||||||||||||
| Контроль скорости потока | |||||||||||||||||||||||||||||||||||||
| Задержка при запуске [s] | 0...50 | ||||||||||||||||||||||||||||||||||||
| Время реакции [s] | < 0,35 (dAP = 0) | ||||||||||||||||||||||||||||||||||||
| Демпфирование, dAP [s] | 0...5 | ||||||||||||||||||||||||||||||||||||
| Контроль температуры | |||||||||||||||||||||||||||||||||||||
| Время реакции [s] | T09 = 3 (Q > 15 l/min) | ||||||||||||||||||||||||||||||||||||
Программное обеспечение / Программирование | |||||||||||||||||||||||||||||||||||||
| Возможные опции при программировании | Гистерезис / окно; Н.О. / Н.З.; логический выход; токовый / напряжение / частотный / импульсный выход; задержка при включении; дисплей можно отключить; дисплей; обнаружение пустой трубы | ||||||||||||||||||||||||||||||||||||
интерфейсы | |||||||||||||||||||||||||||||||||||||
| IO-Link-Device | |||||||||||||||||||||||||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||||||||||||||||||||||||||||||
| IO-Link проверка | 1.1 | ||||||||||||||||||||||||||||||||||||
| Стандарт SDCI | IEC 61131-9 CDV | ||||||||||||||||||||||||||||||||||||
| IO-Link-Device ID | 509 d / 00 01 FD h | ||||||||||||||||||||||||||||||||||||
| Профили | Smart Sensor: Process Data Variable; Device Identification | ||||||||||||||||||||||||||||||||||||
| SIO режим | да | ||||||||||||||||||||||||||||||||||||
| Нужный тип порта | A | ||||||||||||||||||||||||||||||||||||
| Аналоговые рабочие данные | 3 | ||||||||||||||||||||||||||||||||||||
| Бинарные рабочие данные | 2 | ||||||||||||||||||||||||||||||||||||
| Миним.время рабочего цикла [ms] | 5 | ||||||||||||||||||||||||||||||||||||
Условия эксплуатации | |||||||||||||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -10...60 | ||||||||||||||||||||||||||||||||||||
| Температура хранения [°C] | -25...80 | ||||||||||||||||||||||||||||||||||||
| Степень защиты | IP 65 / IP 67 | ||||||||||||||||||||||||||||||||||||
Испытания / одобрения | |||||||||||||||||||||||||||||||||||||
| Директива по оборудованию под давлением | Статья 3, абзац 3 - инженерно-техническая практика | ||||||||||||||||||||||||||||||||||||
| Электромагнитная совместимость |
| ||||||||||||||||||||||||||||||||||||
| Ударопрочность |
| ||||||||||||||||||||||||||||||||||||
| Вибропрочность |
| ||||||||||||||||||||||||||||||||||||
| MTTF [лет] | 77,9 | ||||||||||||||||||||||||||||||||||||
Механические данные | |||||||||||||||||||||||||||||||||||||
| Подключение к процессу | G2 с уплотнителем | ||||||||||||||||||||||||||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V4A (1.4404); нерж. сталь V4A (1.4571) (320S31); PEEK; Хастеллой C-4 (2.4610); Centellen; FKM | ||||||||||||||||||||||||||||||||||||
| Материал | нерж. сталь V4A (1.4404); нерж. сталь V4A (1.4571) (320S31); PC (Поликарбонат); FKM; пластик PBT-GF 20; Эластан | ||||||||||||||||||||||||||||||||||||
| Вес [kg] | 3,177 | ||||||||||||||||||||||||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||||||||||||||||||||||||
| Индикация |
| ||||||||||||||||||||||||||||||||||||
электрическое подключение | |||||||||||||||||||||||||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||||||||||||||||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||||||||||||||||||||||||
Принадлежности | |||||||||||||||||||||||||||||||||||||
| Принадлежности (входят в комплект) | 2 прокладки (Centellen); этикета | ||||||||||||||||||||||||||||||||||||
Примечания | |||||||||||||||||||||||||||||||||||||
| Примечания |
| ||||||||||||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||||||||||||||||||||||||
Другие данные | |||||||||||||||||||||||||||||||||||||
| Дрейф температуры | ± 0,0333 °C / K | ||||||||||||||||||||||||||||||||||||
Характеристики
