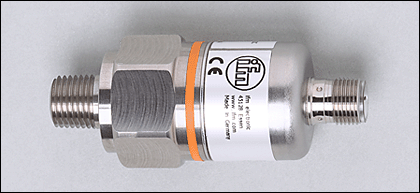

PX3229 | PA-0-1PRBN14-A-ZVG/US/ /V

  PX3229 | PA-0-1PRBN14-A-ZVG/US/ /V
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
Электрический разъём
Соответствует стандарту e1
Подключение к процессу: ¼" NPT A / M5 I
Аналоговый выход
Диапазон контроля: -14,5...0 psi

Область применения

Применение Тип давления: относительное
Жидкости и газы
Диапазон давления [psi]145
Миним.разрывное давление [psi]450
Температура измеряемой среды [°C]-25...90

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]9,6...32 DC
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход Аналоговый выход
Выход 20...4 mA
Защита от перегрузок по току да
Наиб.нагрузка [Ω](Ub - 9,6 V) x 50; 720 при Ub = 24 V

Диапазон измерения / настройки

Диапазон контроля [psi]-14,5...0

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Повторяемость * < 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки 0,15
наибольший TK коэффициент диапазона измерений 0,2

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]3

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 65

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  30 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Излучение помех  в соответствии с автомобильной директивой 2004/104/EG / CISPR25
Помехоустойчивость  в соответствии с автомобильной директивой 2004/104/EG / ISO 11452-2
ВЧ излучение  100 V/m
Устойчивость к импульсным помехам  по ISO7637-2 / Степень воздействия 3
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)

Механические данные

Подключение к процессу ¼" NPT A / M5 I
Материалы корпуса в контакте с изм. средой нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton)
Материал нерж. сталь V4A (1.4404); FPM (Viton); PA (полиамид); EPDM/X (Santoprene)
Мин. кол-во циклов 100 миллионов
Вес [kg]0,214

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Примечания

Примечания
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % от значения измерительного диапазона/ 6 месяцев
Упаковочная величина [штука]1
