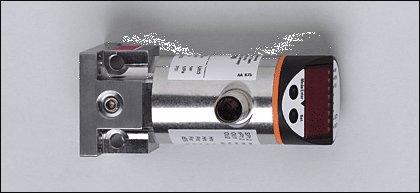

PY7000 | PN-400-SGR14-KG /US/ /V
Описание
Информация для заказа
Характеристики | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||||||||||
| Электрический разъём | |||||||||||||||
| с фланцевым адаптером | |||||||||||||||
| Программируемая функция | |||||||||||||||
| Подключение к процессу: G ¼ I / M6 | |||||||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |||||||||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||||||||
| Диапазон контроля: 0...400 bar / 0...5800 psi / 0...40 MPa | |||||||||||||||
Область применения | |||||||||||||||
| Применение | Тип давления: относительное Жидкости и газы Использование в газах при давлении > 25 бар возможно только после консультации с производителем | ||||||||||||||
| Диапазон давления | 450 bar | 6525 psi | 45 MPa | ||||||||||||
| Миним.разрывное давление | 1000 bar | 14500 psi | 100 MPa | ||||||||||||
| Температура измеряемой среды [°C] | -25...80 | ||||||||||||||
Электронные данные | |||||||||||||||
| Электрическое исполнение | DC PNP/NPN | ||||||||||||||
| Рабочее напряжение [V] | 18...36 DC ¹) | ||||||||||||||
| Потребление тока [mA] | < 50 | ||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||||
| Класс защиты | III | ||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||
| Защита от перенапряжения [V] | до 40 V | ||||||||||||||
Выходы | |||||||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | ||||||||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | ||||||||||||||
| Номинальный ток [mA] | 250 | ||||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||
| Частота переключения [Hz] | ≤ 170 | ||||||||||||||
Диапазон измерения / настройки | |||||||||||||||
| Диапазон контроля | 0...400 bar | 0...5800 psi | 0...40 MPa | ||||||||||||
| Настройка параметров в пределах | |||||||||||||||
| Порог срабатывания выхода, SP | 4...400 bar | 60...5790 psi | 0,4...40,0 MPa | ||||||||||||
| Точка сброса, rP | 2...398 bar | 30...5760 psi | 0,2...39,8 MPa | ||||||||||||
| с шагом в | 2 bar | 30 psi | 0,2 MPa | ||||||||||||
| Настройка | SP1 = 100 bar; rP1 = 92 bar SP2 = 300 bar; rP2 = 292 bar | ||||||||||||||
Точность/ погрешность | |||||||||||||||
| Точность/ погрешность (в % интервала) | |||||||||||||||
| Погрешность точки переключения | < ± 0,5 | ||||||||||||||
| Отклонение от характеристики | < ± 0,5 | ||||||||||||||
| Гистерезис | < ± 0,25 | ||||||||||||||
| Повторяемость * | < ± 0,1 | ||||||||||||||
| долговременная стабильность ** | < ± 0,05 | ||||||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K) | |||||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | ||||||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | ||||||||||||||
Время реакции | |||||||||||||||
| готовность к работе после подключения питания [s] | 0,3 | ||||||||||||||
| Программируемое время задержки dS, dr [s] | 0; 0,2...50 | ||||||||||||||
| Встроенный "Watchdog" | да | ||||||||||||||
Программное обеспечение / Программирование | |||||||||||||||
| Возможные опции при программировании | Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения | ||||||||||||||
интерфейсы | |||||||||||||||
| IO-Link-Device | |||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||||||||
| IO-Link проверка | 1.1 | ||||||||||||||
| Стандарт SDCI | IEC 61131-9 CDV | ||||||||||||||
| IO-Link-Device ID | 307 d / 00 01 33 h | ||||||||||||||
| Профили | нет | ||||||||||||||
| SIO режим | да | ||||||||||||||
| Нужный тип порта | A | ||||||||||||||
| Аналоговые рабочие данные | 1 | ||||||||||||||
| Бинарные рабочие данные | 2 | ||||||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | ||||||||||||||
Условия эксплуатации | |||||||||||||||
| Температура окружающей среды [°C] | -20...80 (UB < 32 V) / -20...60 (UB > 32 V) | ||||||||||||||
| Температура хранения [°C] | -40...100 | ||||||||||||||
| Степень защиты | IP 67 | ||||||||||||||
Испытания / одобрения | |||||||||||||||
| Электромагнитная совместимость |
| ||||||||||||||
| Ударопрочность |
| ||||||||||||||
| Вибропрочность |
| ||||||||||||||
Механические данные | |||||||||||||||
| Подключение к процессу | G ¼ I / M6 | ||||||||||||||
| Материалы корпуса в контакте с изм. средой | Автоматная сталь (3.4365); керамика; FPM (Viton) | ||||||||||||||
| Материал | нерж. сталь V2A (1.4301); PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton) | ||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 50 миллионов | ||||||||||||||
| Вес [kg] | 0,38 | ||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||
| Индикация |
| ||||||||||||||
электрическое подключение | |||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||
Примечания | |||||||||||||||
| Примечания |
| ||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||
