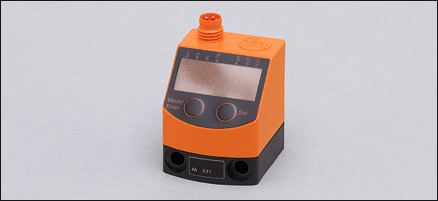

PQ3834 | PQ-010-KHR18-KFPKG/AS/
Описание
Информация для заказа
Характеристики | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | ||||||||||||||||||
| Программируемая функция | ||||||||||||||||||
| Подключение к процессу: G 1/8 I / M5 I | ||||||||||||||||||
| 2 выхода OUT1 = коммутационный выход, IO-Link OUT2 = аналоговый выход | ||||||||||||||||||
| 4-х позиционный буквенно -цифровой дисплей | ||||||||||||||||||
| Диапазон контроля: -1,00...10,00 bar / -100...1000 kPa / -15...145 psi / -30...296 inHg | ||||||||||||||||||
Область применения | ||||||||||||||||||
| Применение | Druckart: Relativdruck, Differenzdruck Druckluft *** | |||||||||||||||||
| Диапазон давления | 20 bar | 2000 kPa | 290 psi | 591 inHg | ||||||||||||||
| Миним.разрывное давление | 30 bar **** | 3000 kPa **** | 435 psi **** | 886 inHg **** | ||||||||||||||
| Температура измеряемой среды [°C] | 0...60 | |||||||||||||||||
Электронные данные | ||||||||||||||||||
| Электрическое исполнение | DC PNP | |||||||||||||||||
| Рабочее напряжение [V] | 18...32 DC ¹) | |||||||||||||||||
| Потребление тока [mA] | < 50 | |||||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | |||||||||||||||||
| Класс защиты | III | |||||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||||
| Защита от перенапряжения [V] | до 40 V | |||||||||||||||||
Выходы | ||||||||||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход, IO-Link OUT2 = аналоговый выход | |||||||||||||||||
| Выход | 1 x Н.О./ Н.З. программируемый + 1 x выход по току | |||||||||||||||||
| Номинальный ток [mA] | 100 | |||||||||||||||||
| Падение напряжения [V] | < 2 | |||||||||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||||||||
| Частота переключения [Hz] | ≤ 100 | |||||||||||||||||
| Аналоговый выход | 4...20 mA | |||||||||||||||||
| Наиб.нагрузка [Ω] | 500 | |||||||||||||||||
Диапазон измерения / настройки | ||||||||||||||||||
| Дисплей | bar, kPa, psi, inHg | |||||||||||||||||
| Диапазон контроля | -1,00...10,00 bar | -100...1000 kPa | -15...145 psi | -30...296 inHg | ||||||||||||||
| Настройка параметров в пределах | ||||||||||||||||||
| Порог срабатывания выхода, SP | -0,9...10,00 bar | -90....1000 kPa | -13...145 psi | -26...296 inHg | ||||||||||||||
| Точка сброса, rP | -0,95...9,95 bar | -95...995 kPa | -14...144 psi | -28...294 inHg | ||||||||||||||
| с шагом в | 0,05 bar | 5 kPa | 1 psi | 2 inHg | ||||||||||||||
Точность/ погрешность | ||||||||||||||||||
| Точность/ погрешность (в % интервала) | ||||||||||||||||||
| Погрешность точки переключения | < ± 0,5 | |||||||||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | |||||||||||||||||
| Гистерезис | < ± 0,25 | |||||||||||||||||
| Повторяемость * | < ± 0,1 | |||||||||||||||||
| долговременная стабильность ** | < ± 0,05 | |||||||||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...60° C (в % к интервалу в 10 K) | ||||||||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | |||||||||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | |||||||||||||||||
Время реакции | ||||||||||||||||||
| готовность к работе после подключения питания [s] | 0,5 | |||||||||||||||||
| Миним. время отклика коммутационного выхода [ms] | 6 | |||||||||||||||||
| Программируемое время задержки dS, dr [s] | 0; 0,002...5 | |||||||||||||||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 6 | |||||||||||||||||
| Встроенный "Watchdog" | да | |||||||||||||||||
Программное обеспечение / Программирование | ||||||||||||||||||
| Возможные опции при программировании | Гистерезис / окно; Н.О. / Н.З.; аналоговый выход; IO-Link; логика переключения; задержка при включении/выключении, демпфирование; дисплей | |||||||||||||||||
интерфейсы | ||||||||||||||||||
| IO-Link-Device | ||||||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | |||||||||||||||||
| IO-Link проверка | 1.1 | |||||||||||||||||
| Стандарт SDCI | IEC 61131-9 FDIS | |||||||||||||||||
| IO-Link-Device ID | 367 d / 00 01 6F h | |||||||||||||||||
| Профили | Smart Sensor: Process Data Variable; Device Identification | |||||||||||||||||
| SIO режим | да | |||||||||||||||||
| Нужный тип порта | A | |||||||||||||||||
| Аналоговые рабочие данные | 1 | |||||||||||||||||
| Бинарные рабочие данные | 2 | |||||||||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | |||||||||||||||||
Условия эксплуатации | ||||||||||||||||||
| Температура окружающей среды [°C] | 0...70 | |||||||||||||||||
| Температура хранения [°C] | -25...85 | |||||||||||||||||
| Степень защиты | IP 65 | |||||||||||||||||
Испытания / одобрения | ||||||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||||||
| Ударопрочность |
| |||||||||||||||||
| Вибропрочность |
| |||||||||||||||||
| MTTF [лет] | 437 | |||||||||||||||||
Механические данные | ||||||||||||||||||
| Подключение к процессу | G 1/8 I / M5 I | |||||||||||||||||
| Материалы корпуса в контакте с изм. средой | латунь; FPM; кремний (облицован); PBT (полибутилентерефталат) | |||||||||||||||||
| Материал | PBT (полибутилентерефталат); FPM; полиэстер | |||||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 50 миллионов | |||||||||||||||||
| Вес [kg] | 0,107 | |||||||||||||||||
Дисплеи / Элементы управления | ||||||||||||||||||
| Индикация |
| |||||||||||||||||
электрическое подключение | ||||||||||||||||||
| Электрическое подсоединение | Разъём M8; позолоченные контакты | |||||||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||||||
Примечания | ||||||||||||||||||
| Примечания |
| |||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||
