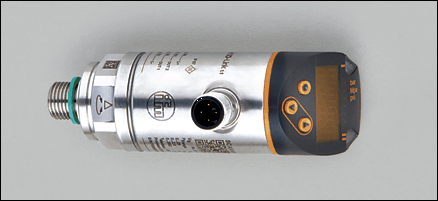

PN7599 | PN-1-1BREG14-QFRKG/US/ /V

PN7599 | PN-1-1BREG14-QFRKG/US/ /V, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
Разъём M12
Программируемая функция
Измерительный элемент: керамический ёмкостной принцип измерения
Подключение к процессу: G ¼ A / M5 I
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход
4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)
Диапазон контроля: -1000...1000 mbar / -14,5...14,5 psi / -100...100 kPa / -29,4...29,4 inHg

Область применения

Применение Тип давления: отностительное давление
жидкости и газы текучей среды группы 2 в соответствии с Ст. 9 Директивы ЕС по оборудованию, работающему под давлением (PED)
Диапазон давления 20000 mbar290 psi2000 kPa590 inHg
Миним.разрывное давление 50000 mbar725 psi5000 kPa1450 inHg
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...30 DC ¹)
Потребление тока [mA]< 35
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход
Выход 2 x NO / NC, программируемый
Номинальный ток [mA]150; 200 (...60 °C); 250 (...40 °C)
Падение напряжения [V]< 2,5
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]≤ 170

Диапазон измерения / настройки

Диапазон контроля -1000...1000 mbar-14,5...14,5 psi-100...100 kPa-29,4...29,4 inHg
Настройка параметров в пределах
Порог срабатывания выхода, SP -980...1000 mbar-14,3...14,5 psi-98...100 kPa-29...29,6 inHg
Точка сброса, rP -990...990 mbar-14,4...14,4 psi-99...99 kPa-29,2...29,4 inHg
с шагом в 10 mbar0,1 psi1 kPa0,2 inHg

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Погрешность точки переключения < ± 0,5
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,25
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки 0,2
наибольший TK коэффициент диапазона измерений 0,2

Время реакции

готовность к работе после подключения питания [s]< 0,3
Миним. время отклика коммутационного выхода [ms]< 3
Программируемое время задержки dS, dr [s]0...50
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании гистерезис / функция окна; Н.О. / Н.З.; полярность выхода; задержка включения, задержка выключения; демпфирование; дисплей

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
IO-Link-Device ID 406 d / 00 01 96 h
Профили Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 1
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]2,3

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 65 / IP 67

Испытания / одобрения

Директива по оборудованию под давлением Статья 3, абзац 3 - инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]224,01
Регистрационный номер UL J001

Механические данные

Подключение к процессу G ¼ A / M5 I
Материалы корпуса в контакте с изм. средой 1.4404; керамика; FKM
Материал 1.4404; PBT+PC-GF 30; пластик PBT-GF 20; PC
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Момент затяжки [Nm]
25...35 (рекомендуемый момент затяжки²)
Вес [kg]0,258

Дисплеи / Элементы управления

Индикация
Дисплей  4 x светодиод зелёный (бар, фунт/кв. дюйм, кПа, дюйм рт. ст.)
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
OUT1: коммутационный выход или IO-Link
OUT2: коммутационный выход
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
¹) по EN50178, SELV, PELV
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
²) В зависимости от смазки, уплотнения и оценки давления
Упаковочная величина [штука]1
