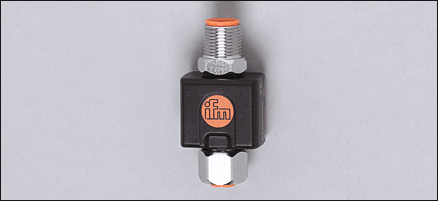

TP9237 | TP- CEC -B-DVG/US/

  TP9237 | TP- CEC -B-DVG/US/
Под заказТолько оптом

Оптовые цены уточняйте

  • +375 показать номер +375 (44) 765-55-50
  • +375 (29) 690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375 (44) 765-55-50
      +375 (29) 690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, 220036, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Преобразователь измерительных сигналов для датчиков температуры
для чувствительных элементов Pt100 и Pt1000
Аналоговый выход 0...10 V
Диапазон контроля: -50...300 °C / -58...572 °F
Настройка: 0...100 °C

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]18...32 DC
Класс защиты III
Защита от переполюсовки да

Выходы

Выход Аналоговый выход 0...10 V
Выход 0...10 В аналоговый
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Аналоговый выход 0...10 V; Rmin: 2000 Ω

Диапазон измерения / настройки

Диапазон контроля -50...300 °C-58...572 °F
Настройка 0...100 °C

Точность/ погрешность

Аналоговый выход [K]± 0,3 + (± 0,1 % MS)
Температурные коэффициенты (в % к интервалу в 10 K) 0,1
Измеренное значение через IO-Link [K]± 0,3 + (± 0,1 % MS)

Время реакции

готовность к работе после подключения питания [s]1
Дискретность измерения / индикации [ms]100
Встроенный "Watchdog" да

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1

Условия эксплуатации

Температура окружающей среды [°C]-25...70
Температура хранения [°C]-40...85
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость EN 61326-1
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]505,11

Механические данные

Материал PA PACM 12 (TROGAMID); PET; уплотнение: FPM (Viton); Накидная гайка: нерж. сталь V4A (1.4404); штекерный разъём: TPU
Вес [kg]0,04

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
1: Двупроводный датчик
2: Четырехпроводный датчик
B: Соединение

Примечания

Примечания
Напряжение питания "supply class 2" согласно cULus
масштабируемый диапазон измерения:
-50... 300 °C / -58...572 °F
MS = установленная разница измерений
Упаковочная величина [штука]1
