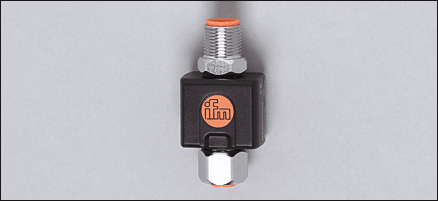

TP3233 | TP- FEC -A-ZVG/US/

  TP3233 | TP- FEC -A-ZVG/US/
Под заказТолько оптом

Оптовые цены уточняйте

  • +375 показать номер +375 (44) 765-55-50
  • +375 (29) 690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375 (44) 765-55-50
      +375 (29) 690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, 220036, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Преобразователь измерительных сигналов для датчиков температуры
для чувствительных элементов Pt100 и Pt1000
Аналоговый выход 4...20 mA
Диапазон контроля: -50...300 °C / -58...572 °F
Настройка: 0...300 °F

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]20...32 DC
Класс защиты III
Защита от переполюсовки да

Выходы

Выход Аналоговый выход 4...20 mA
Выход 4...20 мA аналоговый
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Аналоговый выход 4...20 mA; Rmax: 300 Ω

Диапазон измерения / настройки

Диапазон контроля -50...300 °C-58...572 °F
Настройка 0...300 °F

Точность/ погрешность

Аналоговый выход [K]± 0,3 + (± 0,1 % MS)
Температурные коэффициенты (в % к интервалу в 10 K) 0,1
Измеренное значение через IO-Link [K]± 0,3 + (± 0,1 % MS)

Время реакции

готовность к работе после подключения питания [s]1
Дискретность измерения / индикации [ms]100
Встроенный "Watchdog" да

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.0

Условия эксплуатации

Температура окружающей среды [°C]-25...70
Температура хранения [°C]-40...85
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость EN 61326-1
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]449

Механические данные

Материал PA PACM 12 (TROGAMID); PET; уплотнение: FPM (Viton); Накидная гайка: нерж. сталь V4A (1.4404); штекерный разъём: TPU
Вес [kg]0,04

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
1: Двупроводный датчик
2: Четырехпроводный датчик
3: Режим работы как у 2 -проводного датчика температуры
4: Режим работы как у 3 -проводного прибора, возможно IO-link cоединение
B: Соединение

Примечания

Примечания
Напряжение питания "supply class 2" согласно cULus
масштабируемый диапазон измерения:
-50... 300 °C / -58...572 °F
MS = установленная разница измерений
Упаковочная величина [штука]1
