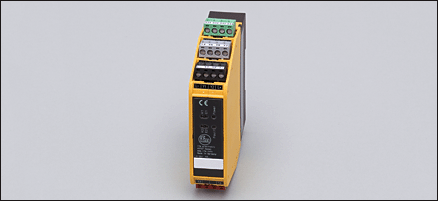

G1503S | Safety switch gear
Описание
Информация для заказа
Характеристики | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Реле безопасности | ||||||||||||||||||
| Клеммный блок Phoenix Сontaсt MSTBO | ||||||||||||||||||
| Для подключения электронных и механических датчиков безопасности, а также для контроля одновременного наличия двух рук вне опасной зоны | ||||||||||||||||||
| Отвечают требованиям стандартов: EN ISO 13849-1: Категория 4 PL e IEC 61508: SIL 3 EN 574: Тип IIIC | ||||||||||||||||||
Электронные данные | ||||||||||||||||||
| Электрическое исполнение | полупроводниковые выходы | |||||||||||||||||
| Рабочее напряжение [V] | 24 DC (19,2...30 DC); включая 5 % остаточную пульсацию | |||||||||||||||||
| Потребление тока [mA] | < 500 | |||||||||||||||||
| Перенапряжение | до 60 V DC, 120 V для 200 ms | |||||||||||||||||
Входы | ||||||||||||||||||
| Ток через контакты обратной связи [mA] | > 10 | |||||||||||||||||
| Характеристики входа | S34, S43: "1": > 11 V, 6 mA "0": < 5 V, < 500 µA | |||||||||||||||||
Выходы | ||||||||||||||||||
| Выход | 2 защищенных полупроводниковых выхода (P-переключение), 1 сигнальный выход (P-переключение) | |||||||||||||||||
| Выходные данные | S33: Push-pull kurzschlussfest "0": Isink ~ 30 mA "1": Isource ≥ 50 mA, U > 18 V S44: "0": Ires ≤ 300 µA "1": Isource ≥ 50 mA, U > 18 V Y7: "0": Ires ≤ 300 µA "1": Isource ≥ 11 V (30 mA), ≥ 15 V (15 mA) | |||||||||||||||||
| Падение напряжения [V] | ≤ 2,5; при 100 mA (на OSSD) | |||||||||||||||||
| Выходной ток для выхода безопасности [mA] | 100; (Выход 13, 14) | |||||||||||||||||
| Минимальная нагрузка по току [mA] | 10 | |||||||||||||||||
| Защита от короткого замыкания | да | |||||||||||||||||
| Защита от перегрузок по току | да | |||||||||||||||||
Время реакции | ||||||||||||||||||
| готовность к работе после подключения питания [s] | 6 | |||||||||||||||||
| Продолжительность тестовых импульсов выключения [µs] | ≤ 500 | |||||||||||||||||
Условия эксплуатации | ||||||||||||||||||
| Температура окружающей среды [°C] | -25...55 | |||||||||||||||||
| Степень защиты | IP 20 | |||||||||||||||||
Классификация безопасности | ||||||||||||||||||
| Срок службы TM (Mission Time) [h] | ≤ 175200 | |||||||||||||||||
| Надёжность обеспечения безопасности PFHd [1/h] | < 2,91E-10 | |||||||||||||||||
| MTTFd [лет] | 232 | |||||||||||||||||
| DC/CCF/Cat. | 99 % / 80 % / 4 | |||||||||||||||||
Механические данные | ||||||||||||||||||
| Материал | полиамид | |||||||||||||||||
| Вес [kg] | 0,235 | |||||||||||||||||
Дисплеи / Элементы управления | ||||||||||||||||||
| Индикация |
| |||||||||||||||||
электрическое подключение | ||||||||||||||||||
| Электрическое подсоединение | Разъём Combicon с винтовыми клеммами | |||||||||||||||||
Принадлежности | ||||||||||||||||||
| Принадлежности (входят в комплект) | Разъём Combicon с винтовыми клеммами | |||||||||||||||||
Примечания | ||||||||||||||||||
| Примечания |
| |||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||
Другие данные | ||||||||||||||||||
| ||||||||||||||||||
