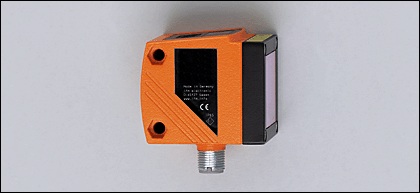

O1D105 | O1DLF3KG

O1D105 | O1DLF3KG, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Оптический датчик измерения расстояния
Электрический разъём
Видимый лазерный луч, класс защиты 2
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля 0,2...10 m (для листа белой бумаги 200 x 200 мм, отражение 90 %)
Подавление заднего фона > 10...100 m

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]18...30 DC
Потребление тока [mA]< 150
Срок службы тип. [h]50000
Класс защиты III
Защита от переполюсовки да

Выходы

Выход OUT1:NO / NC программируемый
OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый)
Номинальный ток [mA]2 x 200
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Аналоговый выход
токовый выход [mA]4...20; в соответствии с IEC 61131-2
- Наиб.нагрузка [Ω]250
выход напряжения [V]0...10; в соответствии с IEC 61131-2
- Наиб. нагрузка [Ω]5000

Диапазон контроля

Подавление заднего фона > 10...100 m
Диаметр светового пятна [mm]< 15 x 15 ( Диапазон 10 m )

Диапазон измерения / настройки

Диапазон измерения [m]0,2...10 (для листа белой бумаги 200 x 200 мм, отражение 90 %)
Частота дискретизации [Hz]1...33

Условия эксплуатации

Температура окружающей среды [°C]-10...60
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость EN 60947-5-2
MTTF [лет]167

Механические данные

Материал корпус: отливка из цинка; окно: стекло; светодиодное окно: поликарбонат
Вес [kg]0,294

Дисплеи / Элементы управления

Индикация
Состояние выхода  2 x светодиод желтый
Рабочий режим  светодиод зелёный
расстояние, программирование  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении

Принадлежности

Принадлежности (дополнительные)
Защитное покрытие E21133

Примечания

Примечания
Внимание: лазерный свет
Мощность <= 4,1 mW длина волны 650 nm
импульс 1,3 ns
Не смотрите пристально на луч
Не подвергайте воздействиям
Класс 2 лазерный продукт
EN 60825-1:2003-10
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина [штука]1

Другие данные


ПараметрНастройка параметров в пределахЗаводская установка:
Unimm, m, inchmm
OU1Hno, Hnc, Fno, FncHno
SP1200...99991000
nSP1200...9999800
FSP1200...99991200
OU2Hno, Hnc, Fno, Fnc, I, UI
SP2200...99992000
nSP2200...99991800
FSP2200...99992200
ASP0...99990
AEP0...99999999
rATE [Hz]1...3315
dS10...0,1...50
dr10...0,1...50
dS20...0,1...50
dr20...0,1...50
dAP0...0,1...50
dISd1..3; rd1...3; OFFd3

Повторяемость / Точность
Частота дискретизации 15 Hz  - максим. внешний свет на объект : 40 klx
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
200...1000 mm± 4,5 mm± 6,0 mm± 15,0 mm± 16,0 mm
1000...2000 mm± 5,0 mm± 8,0 mm± 15,0 mm± 18,0 mm
2000...4000 mm± 16,0 mm± 19,0 mm± 25,0 mm± 30,0 mm
4000...6000 mm± 24,0 mm± 33,0 mm± 35,0 mm± 45,0 mm
6000...10000 mm± 50,0 mm--± 65,0 mm--

Повторяемость / Точность
Частота дискретизации 15 Hz - максим. внешний свет на объект : 40...100 klx
Повторяемость измеряемых значенийТочность
белый (отражение 90 %)серый (отражение 18 %)белый (отражение 90 %)серый (отражение 18 %)
200...2000 mm± 14,0 mm± 14,0 mm± 24,0 mm± 24,0 mm
2000...4000 mm± 25,0 mm± 30,0 mm± 35,0 mm± 40,0 mm
4000...6000 mm± 31,0 mm± 45,0 mm± 41,0 mm± 55,0 mm
6000...10000 mm± 60,0 mm-- ± 70,0 mm--

Диапазон для чёрного объекта (отражение 6 %) < = 4000 mm
Значения при
- постоянные условия окружающей среды: 23 °C / 960 hPa
- минимальное время прогрева в минутах: 10
