O1D155 | O1DLF3KG

Описание

Информация для заказа

Характеристики

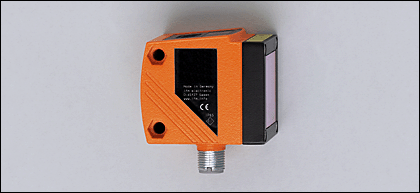

Оптический датчик измерения расстояния

Электрический разъём

Видимый лазерный свет, КЛАСС ЛАЗЕРА 1

4-х позиционный буквенно -цифровой дисплей

Диапазон контроля 0,3...6 m (для листа белой бумаги 200 x 200 мм, отражение 90 %)

Подавление заднего фона > 6...100 m

Электронные данные

Электрическое исполнение

DC PNP

Рабочее напряжение [V]

18...30 DC

Потребление тока [mA]

< 150

Срок службы тип. [h]

50000

Тип света

красный свет 650 nm

Класс защиты

III

Защита от переполюсовки

да

Выходы

Выход

OUT1:NO / NC программируемый
OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый)

Номинальный ток [mA]

2 x 200

Защита от короткого замыкания

тактовый

Защита от перегрузок по току

да

Аналоговый выход

токовый выход [mA]

4...20; в соответствии с IEC 61131-2

- Наиб.нагрузка [Ω]

250

выход напряжения [V]

0...10; в соответствии с IEC 61131-2

- Наиб. нагрузка [Ω]

5000

Диапазон контроля

Подавление заднего фона

> 6...100 m

Диаметр светового пятна [mm]

< 8 x 8 ( Диапазон 6 m )

Диапазон измерения / настройки

Диапазон измерения [m]

0,3...6 (для листа белой бумаги 200 x 200 мм, отражение 90 %)

Частота дискретизации [Hz]

1...33

Условия эксплуатации

Температура окружающей среды [°C]

-10...60

Степень защиты

IP 67

Испытания / одобрения

Электромагнитная совместимость

EN 60947-5-2

MTTF [лет]

185

Механические данные

Материал

корпус: отливка из цинка; окно: стекло; светодиодное окно: поликарбонат

Вес [kg]

0,292

Дисплеи / Элементы управления

Индикация

Состояние выхода	2 x светодиод желтый
Рабочий режим	светодиод зелёный
расстояние, программирование	4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

Принадлежности

Принадлежности (дополнительные)

Защитное покрытие E21133

Примечания

Примечания

лазер

класс 1

по IEC 60825-1 : 2007

согласно 21 CFR 1040.10, за исключением устройств,

соответствующих Laser Notice Nо. 50, Июнь 2007

Напряжение питания "supply class 2" согласно cULus

Упаковочная величина [штука]

Другие данные

Параметр	Настройка параметров в пределах	Заводская установка:
Uni	mm, m, inch	mm
OU1	Hno, Hnc, Fno, Fnc	Hno
SP1	300...5999	1000
nSP1	300...5999	800
FSP1	300...5999	1200
OU2	Hno, Hnc, Fno, Fnc, I, U	I
SP2	300...5999	2000
nSP2	300...5999	1800
FSP2	300...5999	2200
ASP	0...5999	0
AEP	0...5999	5999
rATE [Hz]	1...33	15
dS1	0...0,1...5	0
dr1	0...0,1...5	0
dS2	0...0,1...5	0
dr2	0...0,1...5	0
dAP	0...0,1...5	0
dIS	d1..3; rd1...3; OFF	d3

Повторяемость / Точность
Частота дискретизации 15 Hz
Повторяемость измеряемых значений		Точность
белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
300...1000 mm	± 11 mm	± 13 mm	± 31 mm	± 33 mm
1000...2000 mm	± 28 mm	± 30 mm	± 48 mm	± 50 mm
2000...3000 mm	± 50 mm	± 50 mm	± 70 mm	± 70 mm
3000...4000 mm	± 85 mm	± 85 mm	± 105 mm	± 105 mm
4000...5000 mm	± 105 mm	--	± 125 mm	--
5000...6000 mm	± 145 mm	--	± 165 mm	--

Повторяемость / Точность
Частота дискретизации 1 Hz
Повторяемость измеряемых значений		Точность
белый (отражение 90 %)	серый (отражение 18 %)	белый (отражение 90 %)	серый (отражение 18 %)
300...1000 mm	± 8 mm	± 10 mm	± 28 mm	± 30 mm
1000...2000 mm	± 25 mm	± 25 mm	± 45 mm	± 45 mm
2000...3000 mm	± 38 mm	± 38 mm	± 58 mm	± 58 mm
3000...4000 mm	± 70 mm	± 70 mm	± 90 mm	± 90 mm
4000...5000 mm	± 100 mm	--	± 120 mm	--
5000...6000 mm	± 100 mm	--	± 120 mm	--

Диапазон для чёрного объекта (отражение 6 %) < = 2500 mm
Значения при
- постоянные условия окружающей среды: 23 °C / 960 hPa
- максим. внешний свет на объект : 100 klx
- минимальное время прогрева в минутах: 10
