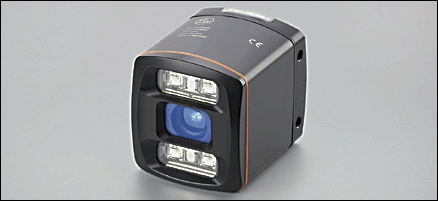

O3D302 | O3DIRDKG/E1/GM/S/60

Описание

Информация для заказа

Характеристики

Датчик 3D

Электрический разъём

Интерфейсы прибора: цифровой вход/выход; аналоговый выход; Ethernet

Öffnungswinkel 60° x 45° (horizontal x vertikal)

Bildauflösung 176 x 132 Pixel

PMD 3D ToF (Time of Flight) Sensor zur
- Objektvermessung
- Vollständigkeitsüberwachung
- Füllstandsüberwachung
- Abstandsüberwachung
- Volumenüberwachung

Электронные данные

Рабочее напряжение [V]

20,4...28,8 DC; по EN 61131-2

Потребление тока [mA]

< 2400 Spitzenstrom gepulst; typ. Mittelwert 420; max. Mittelwert 1600

Мощность [W]

Класс защиты

III (PELV)

Вид датчика

Чип PMD 3D ToF

Входы

Электрическое подключение

2 входа (конфигурируемые), 24 V PNP/NPN
по IEC 61131-2 Tип 3

Триггер

внешний; 24 V PNP/NPN согласно IEC61131-2 тип 3

Выходы

Выход

цифровые выходы: 3 (конфигурируемые), 24 В PNP/NPN, в соответствии с IEC 61131-2
аналоговые выходы: 1 выход (конфигурируемый как токовый или выход по напряжению) *

Макс. допустимая токовая нагрузка на каждый выход [mA]

100

Падение напряжения [V]

< 1

Защита от короткого замыкания

тактовый

Защита от перегрузок по току

да

Аналоговый выход

Точность (от конечного значения)

1 % **

Разрешение

12 Bit

токовый выход [mA]

4...20

- Наиб.нагрузка [Ω]

500

- Наиб. нагрузка [Ω]

230

выход напряжения

0...10

Наиб. нагрузка

10000

Диапазон контроля

Рабочее расстояние срабатывания [mm]

300...8000 ***

Макс. диапазон измерения [m]

30 ****

Количество пикселей [пиксель]

176 x 132

апертурный угол [°]

60 x 45 *****

Bildwiederholrate max. [Hz]

Программное обеспечение / Программирование

выбор параметров

Über PC mit ifm Vision Assistant

интерфейсы

настройка параметров интерфейса

Ethernet TCP/IP: 10BaseT / 100Base-TX

Рабочий интерфейс

Ethernet TCP/IP: 10Base-T / 100Base-TX, Ethernet/IP, PROFINET IO

IP-адресс

192.168.0.69

маска подсети

255.255.255.000

IP - адрес шлюза

192.168.0.201

Условия эксплуатации

Защищенность от внешней засветки [klx]

8; ******

Температура окружающей среды [°C]

-10...50

Температура хранения [°C]

-40...85

Степень защиты

IP 65 / IP 67

Испытания / одобрения

Электромагнитная совместимость

DIN EN 61000-6-4	Излучение помех / промышленные среды
DIN EN 61000-6-2	Помехоустойчивость / промышленные среды

Ударопрочность

DIN EN 60068-2-27	50 g / (11 ms) nicht wiederholend
DIN EN 60068-2-27	40 g / (6 ms) wiederholend

Вибропрочность

DIN EN 60068-2-6	2 g / (10...150 Hz)
DIN EN 60068-2-64	2,3 g RMS / (10...500 Hz)

Электробезопасность

DIN EN 61010-2-201 Электрическое питание должно подаваться только через цепи PELV

Фотобиологическая безопасность

Infrarot LED (850 nm)
Freie Gruppe (nach DIN EN 62471)

Механические данные

Материал

корпус: алюмин. литьё под давлением; окно: Gorilla Glass; Функции дисплея: полиамид

Момент затяжки [Nm]

0,8 (Защитная крышка)

Вес [kg]

0,736

Дисплеи / Элементы управления

Индикация

Функции дисплея	2 светодиод зелёный Ethernet Функционирование
	2 светодиод желтый Schaltein-/ausgang 1 Schaltein-/ausgang 2

электрическое подключение

Электрическое подсоединение

Разъём M12

Назначение жил кабеля при подключении

M12:	Versorgung und Schaltein-/ausgänge
1:	U+
2:	вход триггера
3:	GND
4:	Коммутационный выход 1 ( цифровой или аналоговый )
5:	Коммутационный выход 3 Готов к работе
6:	Коммутационный выход 2 ( цифровой )
7:	Дискретный входной сигнал 1
8:	Дискретный входной сигнал 2

M12:	Ethernet
1:	TD +
2:	RD +
3:	TD -
4:	RD -

Другие технические данные

Встроенная подсветка

Infrarot LED (850 nm)
Unsichtbare Strahlung Licht emittierender Dioden

Принадлежности

Принадлежности (входят в комплект)

USB-Stick mit Software und Dokumentation; защитные колпачки

Примечания

Примечания

типичное значение

* Аналоговый выход можно использовать вместо цифрового выхода 1

** Funktionsart Stromausgang (siehe Bedienungsanleitung)

*** bei 18% Reflektivität und 200 mm x 200 mm Objektgröße

**** abhängig von Einstellungen und Reflektivität, typisch bis zu 5000 mm

***** nominaler Wert ohne Verzeichnungskorrektur

****** bis 100 klx sind möglich bei verringerter Messgenauigkeit und Reproduzierbarkeit

Упаковочная величина [штука]

Другие данные

Размеры поля зрения
Messbereich / Abstand [m]	Длина [m]	Ширина [m]
0,50	0,37	0,50
1,00	0,75	1,00
2,00	1,50	2,00
3,00	2,25	3,00
4,00	3,00	4,00
5,00	3,75	5,00

Выбираемые параметры
Параметр		Настройка параметров в пределах
Triggermodus		Непрерывное Рабочий интерфейс positive Flanke negative Flanke

Objektvermessung

Точность измерения объекта
Angaben gültig für - quaderförmige Objekte - Reflektivität 6...90 %, nicht glänzend - minimale Objektgröße 100 x 100 x 100 mm - Objekt in Bildmitte - Objektgeschwindigkeit < 0,2 m/s
Messbereich / Abstand [m]	Typische Genauigkeit der Messwerte für Objektgröße (Länge, Breite, Höhe) [mm]	Typische Genauigkeit der Messwerte für Objektposition (Koordinaten x,y,z) [mm]	Typische Genauigkeit der Messwerte für Drehwinkel [°]
1,0...3,0	± 10	± 5	± 1

Weitere Daten zur Objektvermessung
Bildwiederholfrequenz [Hz]	1
Рабочее расстояние срабатывания [m]	0,3...5

Vollständigkeitsüberwachung

Mindesthöhe von Objekten bei Vollständigkeitsüberwachung
Objektgeschwindigkeit 0...0,2 m/s	Objektgeschwindigkeit > 0,2 m/s
Mindesthöhe (typisch)	25 mm	45 mm

Weitere Daten zur Vollständigkeitsüberwachung
Скорость повторной обработки изображения уменьшается при использовании функции "якоря".
Bildwiederholfrequenz [Hz]	5
Рабочее расстояние срабатывания [m]	0,3...5
Maximale Gebindegröße (orthogonale Gebindeanordnung)	64 Objekte

Контроль уровня и расстояния

Reproduzierbarkeit bei Füllstands- und Abstandsüberwachung
Измерено в середине изображения при температуре окружающей среды 20°C.
Повторяемость можно оптимизировать с помощью функции фильтров.
Messbereich / Abstand [m]	Typische Reproduzierbarkeit (1 Sigma) der Abstandsmesswerte auf grauen Objekten (18 % Reflektivität) [mm]	Typische Reproduzierbarkeit (1 Sigma) einer ROI (Einstellung "ROI-Mittelwert") von 50x50 Pixel auf grauen Objekten (18 % Reflektivität) [mm]	Typische Genauigkeit (6-90 % Reflektivität) [mm]
0,3...1,0	8	0,3	± 7
1,0...3,0	12	0,4	± 7
3,0...5,0	20	0,7	± 10
5,0...7,0	30	1,0	± 15
7,0...8,0	50	1,7	± 20

Дрейф температуры
Typ. Temperaturdrift von -10...+50 °C [mm/K]		0,2
