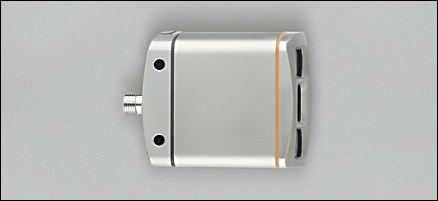

O3D311 | O3DIRDKG/E1/GM/T/40

O3D311 | O3DIRDKG/E1/GM/T/40, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

3D-камера
Электрический разъём
Камера PMD 3D ToF (Time of Flight) для вывода данных 3D изображения
Интерфейсы прибора: цифровой вход/выход; Ethernet
Апертурный угол 40° x 30° (горизонтальный x вертикальный)
Bildauflösung 176 x 132 Pixel

Электронные данные

Рабочее напряжение [V]20,4...28,8 DC; по EN 61131-2
Потребление тока [mA]< 2400 Spitzenstrom gepulst; typ. Mittelwert 420; max. Mittelwert 1600
Мощность [W]10
Класс защиты III (PELV)
Вид датчика Чип PMD 3D ToF

Входы

Триггер внешний; 24 V PNP/NPN согласно IEC61131-2 тип 3

Выходы

Выход max. 2 (konfigurierbar) / 24 V PNP/NPN gem. EN 61131-2
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Падение напряжения [V] <1
Защита от короткого замыкания тактовый
Защита от перегрузок по току да

Диапазон контроля

Рабочее расстояние срабатывания [mm]300...10000 *
Макс. диапазон измерения [m] 30 **
Количество пикселей [пиксель]176 x 132
апертурный угол [°]40 x 30 ***
Bildwiederholrate max. [Hz]25

Программное обеспечение / Программирование

выбор параметров Über PC mit ifm Vision Assistant oder XML-RPC
Software API C, C++, Halcon

интерфейсы

настройка параметров интерфейса Ethernet TCP/IP: 10BaseT / 100Base-TX
Рабочий интерфейс Ethernet TCP/IP: 10Base-T / 100Base-TX, Ethernet/IP
IP-адресс 192.168.0.69
маска подсети 255.255.255.000
IP - адрес шлюза 192.168.0.201

Условия эксплуатации

Защищенность от внешней засветки [klx]8; ****
Температура окружающей среды [°C]-10...50
Температура хранения [°C]-40...85
Степень защиты IP 65 / IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость
DIN EN 61000-6-4  Излучение помех / промышленные среды
DIN EN 61000-6-2  Помехоустойчивость / промышленные среды
Ударопрочность
DIN EN 60068-2-27 50 g / (11 ms) nicht wiederholend
DIN EN 60068-2-27 40 g / (6 ms) wiederholend
Вибропрочность
DIN EN 60068-2-6 2 g / (10...150 Hz)
DIN EN 60068-2-64 2,3 g RMS / (10...500 Hz)
Электробезопасность DIN EN 61010-2-201 Электрическое питание должно подаваться только через цепи PELV
Фотобиологическая безопасность Infrarot LED (850 nm)
Freie Gruppe (nach DIN EN 62471)

Механические данные

Материал корпус: 1.4404 (V4A); окно: PMMA; Функции дисплея: полиамид
Момент затяжки [Nm]
0,8 (Защитная крышка)
Вес [kg]1,162

Дисплеи / Элементы управления

Индикация
Функции дисплея  2 светодиод зелёный Ethernet Функционирование
  2 светодиод желтый Schaltausgang 1 Коммутационный выход 2

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении
M12:  питание
1:  U+
2:  вход триггера
3:  GND
4:  Коммутационный выход 1 Готов к работе
5:  Коммутационный выход 2 Kaskadierung

M12:  Ethernet
1:  TD +
2:  RD +
3:  TD -
4:  RD -

Другие технические данные

Встроенная подсветка Infrarot LED (850 nm)
Unsichtbare Strahlung Licht emittierender Dioden

Принадлежности

Принадлежности (входят в комплект) USB-Stick mit Software und Dokumentation; защитные колпачки

Примечания

Примечания
типичное значение
* bei 18% Reflektivität und 200 mm x 200 mm Objektgröße
** abhängig von Einstellungen und Reflektivität, typisch bis zu 6000 mm
*** nominaler Wert ohne Verzeichnungskorrektur
**** bis 100 klx sind möglich bei verringerter Messgenauigkeit und Reproduzierbarkeit
Упаковочная величина [штука]1

Другие данные


Размеры поля зрения
ohne Verzeichnungskorrekturmit Verzeichnungskorrektur
Messbereich / Abstand [m]Длина [m]Ширина [m]Длина [m]Ширина [m]
0,500,270,360,260,35
1,000,530,730,520,69
2,001,071,461,041,39
3,001,602,191,562,08
4,002,132,922,082,78
5,002,673,652,613,47



Reproduzierbarkeit der Abstandsmessung eines Einzelpixels
Измерено в середине изображения при температуре окружающей среды 20°C.
Повторяемость можно оптимизировать с помощью функции фильтров.
Messbereich / Abstand [m]Typische Reproduzierbarkeit (1 Sigma) der Abstandsmesswerte auf grauen Objekten (18 % Reflektivität) [mm]Typische Genauigkeit [mm]
0,3...1,0± 8± 7
1,0...3,0± 12± 7
3,0...5,0± 20± 10
5,0...7,0± 30± 15
7,0...8,0± 50± 20

Дрейф температуры
Typ. Temperaturdrift von -10...+50 °C [mm/K]0,2

Relative Genauigkeit
Gemessen bei einer Reflektivität von 18% bis 90%.
Relative Genauigkeit, typisch [mm]± 4


Выбираемые параметры
ПараметрНастройка параметров в пределахЗаводская установка:
Время воздействия [ms]0.002...105
Динамиканизкий; normal; высокаяnormal
фильтрТаймер: отключен, среднее значение, adaptiv exponentiell
3D-функция: отключен, среднее значение, медиана, bilateral
отключен
TriggermodusНепрерывное
Рабочий интерфейс
positive Flanke
negative Flanke
positive und negative Flanke
Непрерывное
Bildwiederholfrequenz [Hz]0.02...255


Формат данных
Тип данныхЗначениеПримечание
Расстояние [mm]0...65535 (16 bit unsigned integer)Radiale Distanz
Прямоугольная система координат x,y,z [mm]-32767...32767 (16 bit signed integer)x,y: поперечное положение
z: vertikale Distanz
Амплитуда [a.u.]0...65535 (16 bit unsigned integer)Objekthelligkeit
