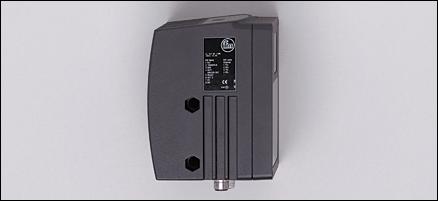

O3D223 | O3DIRP3KG/E1/E2/GM/W/64
Описание
Информация для заказа
Характеристики | |||||||
|---|---|---|---|---|---|---|---|
| Камера PMD 3D | |||||||
| Электрический разъём | |||||||
| Интерфейсы прибора: цифровой вход/выход; Ethernet | |||||||
| Öffnungswinkel 64° x 48° (vertikal x horizontal) | |||||||
| Разрешение изображения: 64 x 48 пикселей | |||||||
| Камера PMD 3D ToF (Time of Flight) для вывода данных 3D изображения | |||||||
Электронные данные | |||||||
| Рабочее напряжение [V] | 20,4...28,8 V DC; по EN 61131-2 | ||||||
| Потребление тока [mA] | < 2000 Spitzenstrom gepulst; typ. Mittelwert 600 | ||||||
| Мощность [W] | 15 | ||||||
| Класс защиты | III (PELV) | ||||||
| Вид датчика | Чип PMD 3D ToF | ||||||
Входы | |||||||
| Электрическое подключение | макс. 2 (настраиваемый) / 24 В PNP по IEC 61131-2 Тип 1 | ||||||
| Триггер | внешнее; 24 В PNP в соответствии с IEC 61131-2 тип 1 | ||||||
Выходы | |||||||
| Выход | максим. 2 (конфигурируемый) / 24 V PNP по EN 61131-2 Тип 2 | ||||||
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 | ||||||
| Падение напряжения [V] | 1 | ||||||
| Защита от короткого замыкания | тактовый | ||||||
| Защита от перегрузок по току | да | ||||||
| Аналоговый выход | |||||||
| токовый выход [mA] | 4...20 | ||||||
| - Наиб.нагрузка [Ω] | 300 | ||||||
| выход напряжения [V] | 0...10 | ||||||
| - Наиб. нагрузка [Ω] | 10000 | ||||||
Диапазон контроля | |||||||
| Рабочее расстояние срабатывания [mm] | 200...5500; для листа белой бумаги 200 x 200 мм, отражение 90 % | ||||||
| Количество пикселей [пиксель] | 64 x 48 | ||||||
| апертурный угол [°] | 64 x 48 | ||||||
| Частота регенерации изображения [Hz] | 20 | ||||||
Программное обеспечение / Программирование | |||||||
| выбор параметров | через 10-значный дисплей с двумя копками или через ПК/ноутбук с программным обеспечением или п. о. DLL (Windows) | ||||||
интерфейсы | |||||||
| настройка параметров интерфейса | Ethernet TCP/IP: 10BaseT / 100Base-TX | ||||||
| Рабочий интерфейс | Цифровые входы/выходы и аналоговый выход; Ethernet TCP/IP; EtherNet IP | ||||||
| IP-адресс | 192.168.0.69 | ||||||
| маска подсети | 255.255.255.0 (Class C) | ||||||
| IP - адрес шлюза | 192.168.0.201 | ||||||
| MAC-адресс | см. типовую бирку | ||||||
Условия эксплуатации | |||||||
| Защищенность от внешней засветки [klx] | 8; на объекте | ||||||
| Температура окружающей среды [°C] | -10...50 | ||||||
| Температура хранения [°C] | -40...85 | ||||||
| Степень защиты | IP 67 | ||||||
Испытания / одобрения | |||||||
| Электромагнитная совместимость |
| ||||||
| Ударопрочность |
| ||||||
| Вибропрочность |
| ||||||
| Электробезопасность | EN61131-2; elektrische Versorgung nur über PELV-Stromkreise | ||||||
| Фотобиологическая безопасность | Infrarot LED (850 nm) Freie Gruppe (nach DIN EN 62471) | ||||||
Механические данные | |||||||
| Материал | корпус: алюмин. литьё под давлением; окно: PMMA; окно дисплея: PC | ||||||
| Вес [kg] | 1,2 | ||||||
Дисплеи / Элементы управления | |||||||
| Индикация |
| ||||||
Характеристики
