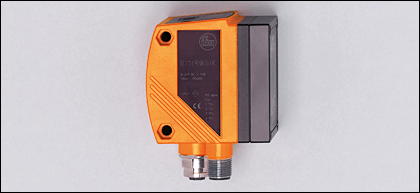

O2V124 | O2VIRPKG/O/V/GM/E1/E2/T

  O2V124 | O2VIRPKG/O/V/GM/E1/E2/T
Под заказТолько оптом

Оптовые цены уточняйте

  • +375 показать номер +375 (44) 765-55-50
  • +375 (29) 690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375 (44) 765-55-50
      +375 (29) 690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, 220036, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Датчик технического зрения
Макс. размеры поля зрения: 400 x 300 мм
Освещение: Инфракрасное (850 nm)

Электронные данные

Рабочее напряжение [V]24 DC ± 10 %
Потребление тока [mA]300
Тип света Инфракрасный свет 850 nm
Класс защиты III
Защита от переполюсовки ja
подключение внешнего освещения [V]24 V DC
Вид датчика Датчик изображения CMOS, S/W, VGA-разрешение 640 x 480

Входы

Электрическое подключение макс. 2 (настраиваемый) / 24 В PNP по IEC 61131-2 Тип 1
Триггер внешнее; 24 В PNP в соответствии с IEC 61131-2 тип 1
внутренний

Выходы

Выход max. 5 (конфигурируемый) / 24 V PNP
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Падение напряжения [V]< 2
Защита от короткого замыкания да
Защита от перегрузок по току да

Диапазон контроля

Рабочее расстояние срабатывания [mm]7510020040010002000
Размеры поля зрения [mm]15 x 1120 x 1540 x 3080 x 60200 x 150400 x 300
Миним. диаметр обнаруживаемого объекта [mm]0,080,120,250,521,252,53
Разрешение [mm]0,020,030,0630,130,3130,633
Скорость обнаружения [Hz]≤ 20
Скорость движения [m/s]typ. 1

Программное обеспечение / Программирование

выбор параметров с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением

интерфейсы

настройка параметров интерфейса Ethernet TCP/IP; 10Base-T / 100Base-TX
Рабочий интерфейс Ethernet TCP/IP (Port: 50010), EtherNet/IP
IP-адресс 192 .168 .0 .59
маска подсети 255.255.255.0 (Class C)
IP - адрес шлюза 192 .168 .000 .201
MAC-адресс см. типовую бирку

Условия эксплуатации

Температура окружающей среды [°C]-10...60
Температура хранения [°C]-40...85
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость
Излучение помех  по EN 61326
Помехоустойчивость  по EN 61326
Ударопрочность
EN 60947-5-2, 7.4.1
IEC 60068-2-27
Вибропрочность
EN 60947-5-2, 7.4.2
IEC 60028-2-6

Механические данные

Материал корпус: отливка из цинка с порошковым покрытием; окно: стекло; светодиодное окно: поликарбонат
Вес [kg]0,414

Дисплеи / Элементы управления

Индикация
Функции дисплея  3 x светодиод зелёный
  4 x светодиод желтый
Индикаторный блок/статус  10-сегментный четырехзначный дисплей

электрическое подключение

Электрическое подсоединение Штекер M12, 8-полюсный,
разъем M12, 4- полюсный
Назначение жил кабеля при подключении
M12:  Подключение к процессу
1:  U+
2:  вход триггера
3:  0 V
4:  Коммутационный выход 5 / триггерный выход
5:  Коммутационный выход 3 / Готов к работе
6:  Коммутационный выход 4 / OUT
7:  Коммутационный выход 1 / Вход 1
8:  Коммутационный выход 2 / Вход 2

Ethernet:  настройка параметров/рабочее соединение
1:  TD+
2:  RD+
3:  TD-
4:  RD-

Принадлежности

Принадлежности (дополнительные)
Рабочее программное обеспечение;
Монтажные приспособления

Примечания

Примечания
Напряжение питания "supply class 2" согласно cULus
Die Spannung an Pin 2, 4, 5, 6, 7 und 8 darf die Versorgungsspannung an Pin 1 (U+) nicht übersteigen (siehe Bedienungsanleitung).
Упаковочная величина [штука]1
