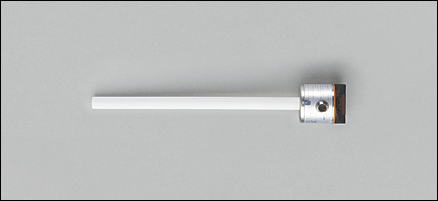

LK7024 | LK0728A-A-00KQPKG/US

  LK7024 | LK0728A-A-00KQPKG/US
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Электронный датчик уровня
Электрический разъём
Длина стержня: L = 728 mm
2 выхода
7-сегментный светодиодный дисплей

Область применения

Применение жидкости на водной и масляной основе,
минерал. масла (с диэлектрич. постоянной < 3) , вода .
Не применим для слоистых сред (масло + вода ; масло с метал. стружкой).
Не применим для кислот и щелочей.
Диэлектрич.постоянная среды > 2
Средняя температура масла [°C]0...65
Средняя температура воды/схожих с водой жидкостей [°C]0...55 *
Средняя температура смазочно-охлаждающих жидкостей на водной основе [°C]0...55 *
Температура измеряемой среды [°C]0...35 (LK4024 + E43102: 0...55) *
Макс. скорость изменения уровня [мм/с] [mm/s]300

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]12...30 DC
Потребление тока [mA]< 80
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 выхода
Выход 2 x NO / NC, программируемый
Номинальный ток [mA]200
Падение напряжения [V]< 2,5
Защита от короткого замыкания тактовый
Защита от перегрузок по току да

Диапазон измерения / настройки

Длина щупа L [mm]728
Активный диапазон A [mm]585
Неактивная область I1 / I2 [mm]102 / 40
Настройка параметров в пределах
Порог срабатывания выхода, SP [mm]60...610
Точка сброса, rP [mm]50...600
с шагом в [mm]10
Гистерезис [mm]10

Точность/ погрешность

Погрешность ( в % от диапазона измерения)
Погрешность точки переключения ± 5
Повторяемость ± 2

Время реакции

готовность к работе после подключения питания [s]3

Программное обеспечение / Программирование

Настройка точки переключения Кнопка для программирования

Условия эксплуатации

Температура окружающей среды [°C]0...60
Температура хранения [°C]-25...80
Макс.давление в резервуаре [бар]0,5 (при установке с с монтажными принадлежностями E43000 - E43007)
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  500 V / 1 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN EN 60068-2-29: 12 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 2.5 g (10...2000 Hz)
MTTF [лет]265

Механические данные

Материалы корпуса в контакте с изм. средой PP (полипропилен)
Материал EPDM/X (Santoprene); FPM (Viton); латунь покрытие Optalloy; NBR (Buna N); PA (полиамид); PBT (полибутилентерефталат); PC (Makrolon); PP (полипропилен)
Вес [kg]0,702

Дисплеи / Элементы управления

Индикация
Состояние выхода  2 x светодиод красный
Измеренные значения  7-сегментный светодиодный дисплей
программирование  7-сегментный светодиодный дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Программирование функции выхода:
Hno = гистерезис / нормально открытый выход
Hnc = гистерезис / нормально закрытый выход
Fno = окно / нормально открытый выход
Fnc = окно / нормально закрытый выход
комплементарные выходы:
OUT1 = Hno, OUT2 = Hnc
(с одними и теми же параметрами SP / rP)

Примечания

Примечания
* для воды и жидких сред с температурой > 35 °C прибор должен быть установлен в защитную климатическую трубку
(номер для заказа E43102)
Упаковочная величина [штука]1
