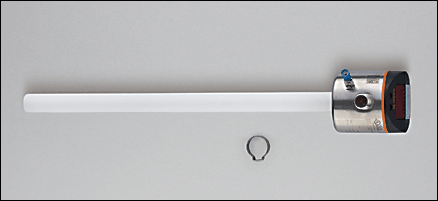

LK1022 | LK0264B-B-00KQPKG/US

  LK1022 | LK0264B-B-00KQPKG/US
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Электронный датчик уровня
Электрический разъём
Коммуникационный интерфейс: IO-Link 1.1
Длина стержня: L = 264 mm
2 выхода
4-х позиционный буквенно -цифровой дисплей

Область применения

Применение Жидкие хладагенты, масла, среды на основе масла, вода и схожие с водой среды
Нерекомендуемые среды: сильно проводящие, липкие и сыпучие среды, грануляты, кислоты, щелочи, гигиенические области промышленности и гальванотехника
Диэлектрич.постоянная среды > 2
Средняя температура масла
- длительно [°C]0...70
- кратковременно [°C]0...90 (< 1 h)
Средняя температура воды/схожих с водой жидкостей [°C]0...35 / 35...65 ¹)
Средняя температура смазочно-охлаждающих жидкостей на водной основе [°C]0...35 / 35...65 ¹)
Макс. скорость изменения уровня [мм/с] [mm/s]100

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...30 DC
Потребление тока [mA]< 50
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 выхода
Выход OUT1: нормально открытый / закрытый программируемый / IO-Link
OUT2: нормально открытый / закрытый программируемый
Номинальный ток [mA]200
Падение напряжения [V]< 2,5
Защита от короткого замыкания Температурный , синхронизируемый
Защита от перегрузок по току да

Диапазон измерения / настройки

Длина щупа L [mm]264
Активный диапазон A [mm]195
Неактивная область I1 / I2 [mm]53 / 16
Настройка параметров в пределах
Порог срабатывания выхода, SP [mm]25...200
Точка сброса, rP [mm]20...195
с шагом в [mm]5
Точка начала отсчета ОР [mm]69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - OFF
Гистерезис OP [mm]2
Настройка Смазочно-ожлаждающие жидкости на водной основе, вода/ схожие с водой среды

Точность/ погрешность

Погрешность ( в % от диапазона измерения)
Погрешность точки переключения ± 5
Повторяемость ± 2
Разрешение [mm]5

Время реакции

готовность к работе после подключения питания [s]≤ 3

Программное обеспечение / Программирование

Возможные опции при программировании Hysterese / Fenster; Schließer / Öffner; Schaltlogik, SP/rP-Position; Abgleich OP; Medienauswahl; Offseteinstellung; Schalt-, Rückschaltverzögerung

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
IO-Link-Device ID 0x00028C
Профили Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 2
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]3,2

Условия эксплуатации

Температура окружающей среды [°C]0...60
Температура хранения [°C]-25...80
Макс.давление в резервуаре [бар]0,5 (при установке с с монтажными принадлежностями E43000 - E43007)
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-4
Ударопрочность
DIN EN 60068-2-27 15 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [лет]265

Механические данные

Материалы корпуса в контакте с изм. средой PP
Материал 1.4301 (V2A / 304); нерж.сталь (316L / 1.4404); FKM; NBR; PBT (полибутилентерефталат); PC; PA (полиамид); PP; TPV
Вес [kg]0,321

Дисплеи / Элементы управления

Индикация
Дисплей  2 x светодиод зелёный (cm, inch)
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-х позиционный буквенно -цифровой дисплей
программирование  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12 (по EN 61076-2-101); позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
OUT1: коммутационный выход или IO-Link
OUT2: коммутационный выход
Цвета в соответствии с DIN EN 60947-5-2

Принадлежности

Принадлежности (дополнительные)
Принадлежности для прибора можно выбрать онлайн в графе, следующей за техническими данными → Принадлежности

Примечания

Примечания
¹) с климатической трубкой E43100
Упаковочная величина [штука]1
