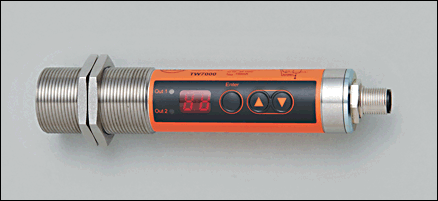

TW7000 | TW-023CMDM30-QFPKG/US

Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • +375(44)765-55-50
    +375(29)690-11-55
    Сергей, Владимир
    БеларусьМинскул. Западная, д.13, каб.519

Техническая спецификация в PDF

Характеристики

Инфракрасный датчик температуры
Резьбовой корпус M30 x 1,5
Разъём M12
Диапазон длин осей 8...14 µm
2 выхода
7-сегментый светодиодный дисплей (2-значный)
Диапазон контроля: 50...500 °C / 122...932 °F

Область применения

Применение асфальт, металлопокрытый, жидкости, стекло, резина, дерево, керамика, пластик, лаки, продукты питания, бумага, ткань

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]10...34 DC
Потребление тока [mA]30 (24 V)
Класс защиты III

Входы

Контрольный вход
Testfunktion aktiv bei U(test) > 9 V

Выходы

Выход 2 выхода
Выход NO / NC программируемый
Номинальный ток [mA]150
Падение напряжения [V]< 2,5
Защита от короткого замыкания тактовый
Защита от перегрузок по току да

Диапазон измерения / настройки

Диапазон контроля 50...500 °C122...932 °F
Настройка SP1 = 25 %; rP1 = 23 % | SP2 = 75 %; rP2 = 73 %
Диапазон длин осей [µm] 8...14
Диапазон измерения / расстояние [mm]
1: диаметр измеряемого пятна; 2: измерение расстояния
Настройка параметров в пределах
Порог срабатывания выхода, SP 50...495,5 °C122...923,9 °F
Точка сброса, rP 50...495,5 °C122...923,9 °F
с шагом в 4,5 °C8,1 °F
Разрешение
Коммутационный выход [K]4,5
Индикация [K]4,5

Точность/ погрешность

Точность < ± 1 %; < ± 1 % от MEW (степень эмиссии = 1 и T = 23°C)

Время реакции

Время реакции Коммутационный выход [ms]< 100

Программное обеспечение / Программирование

Настройка точки переключения Кнопки для программирования
Возможные опции при программировании гистерезис ; NO / NC ; задержка включения / выключения

Условия эксплуатации

Температура окружающей среды [°C]0...65
Температура хранения [°C]-20...80
Макс. допустимая относительная влажность воздуха < 95 % (без конденсации)
Степень защиты IP 65

Испытания / одобрения

Электромагнитная совместимость
DIN EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
DIN EN 61000-4-3 HF излучение:  10 V/m
DIN EN 61000-4-4 разрыв:  2 kV подключение клещами
DIN EN 61000-4-5 Выброс:  0,5 / 1 kV
DIN EN 61000-4-6 ВЧ проводимость:  10 V
EN 55011 (Излучение):  класс B
Ударопрочность
DIN EN 60068-2-27 30 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [лет]150

Механические данные

Материал винтовая муфта: нерж. сталь V2A (1.4305) (303S22); полиэстер
Материал линз Линзы с антибликовым покрытием, прозрачные для инфракрасного света
Вес [kg]0,335

Дисплеи / Элементы управления

Индикация
Состояние выхода  2 x светодиод желтый
Функции дисплея  7-сегментный светодиодный дисплей 2-значный
Измеренные значения  7-сегментный светодиодный дисплей 2-значный
рабочие элементы
3 Кнопки / светодиод

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
GYсерый
WHбелый

Принадлежности

Принадлежности (входят в комплект) 2 крепёжные гайки

Примечания

Примечания
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]1
