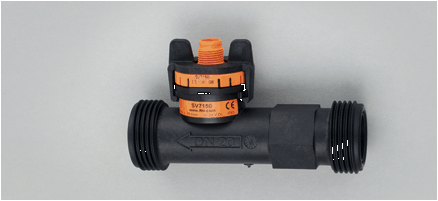

SV7150 | SVM11XXXD0KG/US-100

Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • +375(44)765-55-50
    +375(29)690-11-55
    Сергей, Владимир
    БеларусьМинскул. Западная, д.13, каб.519

Техническая спецификация в PDF

Характеристики

Вихревой датчик расхода
DN 20
Электрический разъём
Подключение к процессу: G1
подключение к трубе при помощи адаптера
Мониторинг скорости потока
Диапазон измерения
5...85 л/мин
Контроль температуры
Диапазон измерения
-40...100 °C
Измерительный элемент: 1 x Pt 1000, to DIN EN 60751, класс B

Область применения

Применение вода, жидкости на водной основе
номинальное значение давления [бар]

Предел прочности по давлению [бар]12; (до 40 °C)
Температура измеряемой среды [°C]-40...100

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]8...33
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III

Выходы

Выход аналоговый
Аналоговый выход 4...20 mA
Наиб.нагрузка [Ω]< (Ub - 8 В) / 20 мА
800 при Ub = 24 В

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения 5,0...85 [л/мин]0,265...4,509 [м/с]
Ausgangskennlinie Wasser: Q [l/min] = 5,313 x (I - 4 mA)
Wasser-Glykol: Q [l/min] = 5,313 x (I - 4 mA) - Qo, siehe Abbildung (2)
Контроль температуры
Диапазон контроля [°C]-40...100
Внутренний нагрев датчика температуры 1 K/mW
Сопротивление кабеля к разъёму 0,8 Ω

Точность/ погрешность

Контроль скорости потока
Точность Q < 50 % MEW (вода): < 1 % MEW
Q > 50 % MEW (вода): < 2 % MW
Повторяемость 0,2; [в % от диапазона]
Взрывное давление (dP) / Расход (Q)
Контроль температуры
Точность [K]± 0,3 ± 0,005 x T
Определение кинематической вязкости (v) смесей гликокля и воды зависит от температуры

Определение значения компенсации Qo для смесей гликоля и воды
v < 4 cSt:
точность измерения 3 % верхнего предела измерения
4 < v < 14 cSt:
точность измерения 4 % верхнего предела измерения

Ansprechschwelle Q(min) in Abhängigkeit von der kinematischen Viskosität

Время реакции

готовность к работе после подключения питания [s]< 2
Контроль скорости потока
Время реакции [s]< 0,5

Условия эксплуатации

Кавитация P(absolut) Austritt / P(Differenz) > 5,5 um Kavitation zu vermeiden
Температура окружающей среды [°C]-15...85, -30...85 при средней температуре > 0 °C
Температура хранения [°C]-30...85
Степень защиты IP 65

Испытания / одобрения

Директива по оборудованию под давлением Статья 3, абзац 3 - инженерно-техническая практика
Электромагнитная совместимость EN 61326-2-3
Ударопрочность
DIN EN 60068-2-27 30 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 с водой 10...61 Гц: 1 мм
с водой 61...2000 Гц: 2 g
MTTF [лет]380
Минимальный срок службы 10 лет
относится к потоку и высоким температурам среды

Механические данные

Подключение к процессу G1
Материалы корпуса в контакте с изм. средой ETFE; PA 6T; EPDM
Материал PA 6T
Момент затяжки [Nm]
12
Вес [kg]0,176

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
OUT: аналоговый
T1 / T2: Pt1000
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]1
