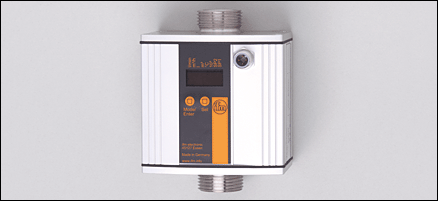

SU8200 | SUR11HGBFPKG/W/US-100-IPF

SU8200 | SUR11HGBFPKG/W/US-100-IPF, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Ультразвуковой датчик потока
Электрический разъём
Подключение к процессу: G1 с уплотнителем
Программируемая функция
2 переключаемых выхода
OUT1 = контроль потока
OUT2 = контроль потока или температуры
Диапазон измерений:
0...100 l/min
-10...80 °C
Max. допустимый расход
110 л/мин (6,6 м³/час)
подключение к трубе при помощи адаптера

Область применения

Применение Жидкости группы жидкостей 2 в соответствии с Директивой ЕС по оборудованию, работающему под давлением:
вода, гликолевые растворы, масла
(низковязкие масла с вязкостью 7...40 мм²/с при 40°C;
высоковязкие масла с вязкостью 30...68 мм²/s при 40°C)
Предел прочности по давлению [бар]16
Температура измеряемой среды [°C]-10...80

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]19...30 DC ¹)
Потребление тока [mA]100
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 x NO / NC, программируемый
Номинальный ток [mA]2 x 250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения 0,0...100,0 l/min0,00 ... 26,42 gpm
Предел показаний 0,0...120,0 l/min0,00 ... 31,70 gpm
Разрешение 0,1 l/min0,02 gpm
Порог срабатывания выхода, SP 0,2...100,0 l/min0,06 ... 26,42 gpm
Точка сброса, rP 0,0...99,8 l/min0,00 ...26,38 gpm
с шагом в 0,1 l/min0,02 gpm
Контроль температуры
Диапазон контроля [°C]-10,0...80,0
Разрешение [°C]0,2
Порог срабатывания выхода, SP [°C]-9,8...80,0
Точка сброса, rP [°C]-10,0...79,8
с шагом в [°C]0,2

Точность/ погрешность

Контроль скорости потока
Точность < ± (3% MW + 0,2% MEW) / < ± (5% MW + 0,5% MEW) *
Повторяемость 0,2 l/min (0,05 gpm)
Взрывное давление (dP) / Расход (Q)
Контроль температуры
Точность [K]0,2

Время реакции

готовность к работе после подключения питания [s]10
Контроль скорости потока
Задержка при запуске [s]0...50
Время реакции [s]< 0,250 (dAP = 0)
Демпфирование, dAP [s]0,0...1,0
Контроль температуры
Время реакции [s]T09 = 70 (Q > 5 l/min)

Условия эксплуатации

Температура окружающей среды [°C]-10...60
Температура хранения [°C]-25...80
Степень защиты IP 67

Испытания / одобрения

Директива по оборудованию под давлением Статья 3, абзац 3 - инженерно-техническая практика
Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 20 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [лет]246

Механические данные

Подключение к процессу G1 с уплотнителем
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404); витон; PES; Centellen 200
Материал корпус: AlMgSi0,5 анодное оксидирование; уплотнение: витон; корпус разъёма: латунь покрытие Optalloy; PA 6.6; Защитное покрытие: полиамид
Вес [kg]1,695

Дисплеи / Элементы управления

Индикация
Дисплей  4 x светодиод зелёный (l/min, m³/h, gal/min, gal/h)
Дисплей  2 x светодиод желтый (°C / °F)
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-х позиционный буквенно -цифровой дисплей
программирование  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Программирование функции выхода:
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция окна / нормально открытый
Fnc = функция окна / нормально закрытый

Принадлежности

Принадлежности (входят в комплект) 2 прокладки (Centellen)
Принадлежности (дополнительные)
адаптер;
Номер для заказа E40179 (для труб R½, нерж.сталь)
Номер для заказа E40180 (для труб R¾, нерж.сталь);
номер для заказа E40192 (для трубы ½" NPT, нерж.сталь)
номер для заказа E40193 (для трубы ¾" NPT, нерж.сталь);
№ заказа E40152 (для трубы R½, латунь)
№ заказа E40153 (для трубы R¾, латунь);
№ заказа E40155 (для трубы ½" NPT, латунь)
№ заказа E40156 (для трубы¾" NPT, латунь)

Примечания

Примечания
¹) по EN50178, SELV, PELV
для воды
* для гликоля (35%) и масел (вязкость: 68 mm²/s при 40°C)
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Уплотнение: только с прокладками Centellen, поставляемыми в наборе
Упаковочная величина [штука]1
