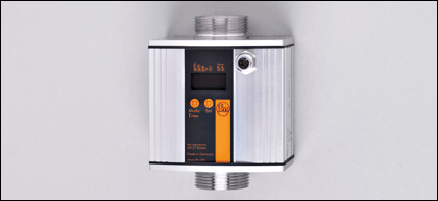

SU9000 | SUR54HGBFRKG/W/US-100-IPF

SU9000 | SUR54HGBFRKG/W/US-100-IPF, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Ультразвуковой датчик потока
Электрический разъём
Подключение к процессу: плоский уплотнитель G 1¼
Программируемая функция
Суммирующая функция
2 выхода
OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный)
OUT2 = контроль потока или температуры
(аналоговый или бинарный)
вход сброса показаний счетчика
Диапазон измерения
0...200 l/min
-10...80 °C
Max. допустимый расход
220 л/мин (13,2 м³/ч)
подключение к трубе при помощи адаптера

Область применения

Применение Жидкости группы жидкостей 2 в соответствии с Директивой ЕС по оборудованию, работающему под давлением:
вода, гликолевые растворы, масла
(низковязкие масла с вязкостью 7...40 мм²/с при 40°C;
высоковязкие масла с вязкостью 30...68 мм²/s при 40°C)
Предел прочности по давлению [бар]16
Температура измеряемой среды [°C]-10...80

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]19...30 DC ¹)
Потребление тока [mA]100
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход OUT1: NO / NC программируемый или импульсный
OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый)
Номинальный ток [mA]2 x 250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Аналоговый выход 4...20 mA; 0...10 V
Наиб.нагрузка [Ω]500
Наиб. нагрузка [Ω]2000
Импульсный выход Расходомер

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения 0,0...200,0 l/min0,00...12,00 m³/h
Предел показаний 0,0...240,0 l/min0,00...14,40 m³/h
Разрешение 0,1 l/min0,01 m³/h
Порог срабатывания выхода, SP 0,4...200,0 l/min0,02...12,00 m³/h
Точка сброса, rP 0,0...199,6 l/min0,00...11,98 m³/h
Начальная точка аналогового сигнала, ASP 0,0...160,0 l/min0,00...9,60 m³/h
Конечная точка аналогового сигнала, AEP 40,0...200,0 l/min2,40...12,00 m³/h
с шагом в 0,1 l/min0,01 m³/h
Контроль моментального расхода
Значение импульса 0,1 l...100000 m³
Длина импульса [s]0,0125...2
Контроль температуры
Диапазон контроля [°C]-10...80,0
Разрешение [°C]0,2
Порог срабатывания выхода, SP [°C]-9,8...80,0
Точка сброса, rP [°C]-10,0...79,8
Начальная точка аналогового сигнала, ASP [°C]-10,0...62,0
Конечная точка аналогового сигнала, AEP [°C]8,0...80,0
с шагом в [°C]0,2

Точность/ погрешность

Контроль скорости потока
Точность < ± (3% MW + 0,2% MEW) / < ± (8% MW + 0,5% MEW) *
Повторяемость 1 l/min; 60 l/h; 0,06 m³ /h
Взрывное давление (dP) / Расход (Q)
Контроль температуры
Точность [K]± 3 (Q > 20 l/min)

Время реакции

готовность к работе после подключения питания [s]10
Контроль скорости потока
Задержка при запуске [s]0...50
Время реакции [s]< 0,250 (dAP = 0)
Демпфирование, dAP [s]0,0...1,0
Контроль температуры
Время реакции [s]T09 = 30 (Q > 20 l/min)

Условия эксплуатации

Температура окружающей среды [°C]-10...60
Температура хранения [°C]-25...80
Степень защиты IP 67

Испытания / одобрения

Директива по оборудованию под давлением Статья 3, абзац 3 - инженерно-техническая практика
Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 20 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [лет]185

Механические данные

Подключение к процессу плоский уплотнитель G 1¼
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404); витон; PPS; Centellen 200
Материал корпус: AlMgSi0,5 анодное оксидирование; уплотнение: витон; корпус разъёма: латунь покрытие Optalloy; PA 6.6; Защитное покрытие: полиамид
Вес [kg]1,901

Дисплеи / Элементы управления

Индикация
Дисплей  6 x светодиод зелёный (l/min, m³/h, l, m³, 10³, °C)
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-х позиционный буквенно -цифровой дисплей
программирование  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

OUT1: 3 опции по выбору
- коммутационный выход объемного расхода
- импульсный выход расхода потока
- коммутационный выход для счетчика с предварительной установкой
OUT2/InD: 5 опций по выбору
- коммутационный выход объемного расхода
- коммутационный выход контроля температуры
- аналоговый выход объемного расхода
- аналоговый выход измерения температуры
- вход внешнего сигнала сброса

Принадлежности

Принадлежности (входят в комплект) 2 прокладки (Centellen)
Принадлежности (дополнительные)
адаптер;
номер для заказа E40205 (для труб R1, нерж.сталь)

Примечания

Примечания
¹) по EN50178, SELV, PELV
для воды
* для гликоля (35%) и масел (вязкость: 68 mm²/s при 40°C)
Уплотнение: только с прокладками Centellen, поставляемыми в наборе
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]1
