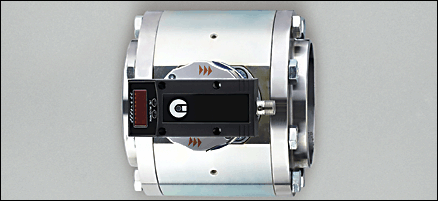

SDG152 | SDG6"/METRIS PB DN150 LM

SDG152 | SDG6"/METRIS PB DN150 LM, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Датчик расхода сжатого воздуха
Электрический разъём
Подключение к процессу: DN150
2 выхода
OUT1 = переключение на выходе или импульс
OUT2 = переключение на выходе, импульс или аналоговый сигнал
Суммирующая функция
Диапазон контроля
0...12000 Nm³/h
Диапазон измерения
33...10000 Nm³/h

Область применения

Применение Сжатый воздух
Качество воздуха (ISO 8573-1):
Класс 141 (ошибка измерения: см. ниже, значение A)
Класс 344 (ошибка измерения: см. ниже, значение B)
Предел прочности по давлению [бар]16
Температура измеряемой среды [°C]0...60

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]19...30 DC
Потребление тока [mA]< 100
Класс защиты III
Защита от переполюсовки да

Выходы

Выход OUT1: NO / NC программируемый или импульсный
OUT2: NO / NC программируемый, импульсный или аналоговый (4...20 мA масштабируемый)
Номинальный ток [mA]2 x 250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Аналоговый выход 4...20 mA
Наиб.нагрузка [Ω]< 500
Импульсный выход Расходомер

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения [Nm³/h]33...10000
Предел показаний [Nm³/h]0...12000
Контроль моментального расхода
Значение импульса 10 Nm³
Длина импульса [s]0,1

Точность/ погрешность

Контроль скорости потока
Точность [в % от диапазона]A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW)

Время реакции

готовность к работе после подключения питания [s]0,5
Контроль скорости потока
Время реакции [s]< 0.1

Условия эксплуатации

Температура окружающей среды [°C]0...60
Температура хранения [°C]-20...85
Макс. допустимая относительная влажность воздуха [%]90
Степень защиты IP 65

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Вибропрочность
DIN IEC 68-2-6: 5 g (55...2000 Hz)
MTTF [лет]214

Механические данные

Подключение к процессу DN150
Материалы корпуса в контакте с изм. средой нерж. сталь (316S16); нерж. сталь V2A (1.4301); керамика стекло обработанное; PEEK; полиэстер; витон; алюминий анодное оксидирование; сталь гальванизированный
Материал пластик PBT-GF 20; PC (APEC); Makrolon; нерж. сталь V2A (1.4301); витон; Трубная секция: сталь гальванизированный
Вес [kg]27,57

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении

Программирование для функции выхода
----------OUT1----------
- Переключение на выходе
Hno = гистеризис / нормально открыт
Hnc = гистеризис / нормально закрыт
Fno = функция окна / нормально
открыто
Fnc = функция окна / нормально
закрыто
- ImP = импульс на выходе датчика протока
метр
----------OUT2----------
- Переключение на выходе
Hno = гистеризис / нормально открыт
Hnc = гистеризис / нормально закрыт
Fno = функция окна / нормально
открыто
Fnc = функция окна / нормально
закрыто
- ImP = импульс на выходе датчика протока
метр
- Аналоговый выход
I = текущая производительность (4...20 mA)

Примечания

Примечания
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.
Для получения информации об установке и работе, пожалуйста, посмотрите инструкции.
Упаковочная величина [штука]1
