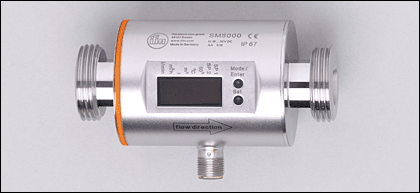

SM8004 | SMR11GGX50KG/US100

SM8004 | SMR11GGX50KG/US100, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Магнитно-индуктивный датчик потока
Электрический разъём
Подключение к процессу: G1 с уплотнителем
подключение к трубе при помощи адаптера
2 выхода
OUT1 = аналоговый сигнал температуры
OUT2 = аналоговый сигнал потока
Диапазон измерения
0,2...100 l/min

Область применения

Применение проводящие жидкости группы жидкостей 2 в соответствии с Директивой ЕС по оборудованию, работающему под давлением
(проводимость: ≥ 20 µS/cm / вязкость: < 70 мм²/с при 40°C)
Предел прочности по давлению [бар]16
Температура измеряемой среды [°C]-10...70

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]20...30 DC ¹)
Потребление тока [mA]120 (24 V)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 x аналоговый (4...20 mA масштабируемый)
Защита от перегрузок по току да
Аналоговый выход 4...20 mA, max. 22 mA
Наиб.нагрузка [Ω]500

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения 0,2...100,0 l/min0,10...26,40 gpm
Предел показаний -120,0...120,0 l/min-31,70...31,70 gpm
Разрешение 0,1 l/min0,05 gpm
Начальная точка аналогового сигнала, ASP 0,0...80,0 l/min0,00...21,10 gpm
Конечная точка аналогового сигнала, AEP 20,0...100,0 l/min5,30...26,40 gpm
с шагом в 0,1 l/min0,05 gpm
Контроль температуры
Диапазон контроля [°C]-20...80
Разрешение [°C]0,2
Начальная точка аналогового сигнала, ASP [°C]-20,0...60,0
Конечная точка аналогового сигнала, AEP [°C]0,0...80,0
с шагом в [°C]0,2

Точность/ погрешность

Контроль скорости потока
Точность ± (2% MW + 0,5% MEW)
Повторяемость ± 0,2% MEW
Взрывное давление (dP) / Расход (Q)
Контроль температуры
Точность [K]± 2,5 (Q > 1 l/min)

Время реакции

готовность к работе после подключения питания [s]5
Контроль скорости потока
Время реакции [s]< 0,150 (dAP = 0)
Демпфирование, dAP [s]0,0...3,0
Контроль температуры
Время реакции [s]T09 = 20 (Q > 1 l/min)

Условия эксплуатации

Температура окружающей среды [°C]-10...60
Температура хранения [°C]-25...80
Степень защиты IP 67

Испытания / одобрения

Директива по оборудованию под давлением Статья 3, абзац 3 - инженерно-техническая практика
Электромагнитная совместимость
DIN EN 60947-5-9  500 V Spannungsfestigkeit [V DC]
Ударопрочность
DIN IEC 68-2-27: 20 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [лет]175

Механические данные

Подключение к процессу G1 с уплотнителем
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404); PEEK; FKM
Материал нерж. сталь V4A (1.4404); пластик PBT-GF 20; PC; FKM; TPE
Вес [kg]0,616

Дисплеи / Элементы управления

Индикация
Дисплей  6 x светодиод зелёный (l/min, m³/h, gpm, gph, °C, °F)
Измеренные значения  4-х позиционный буквенно -цифровой дисплей
программирование  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
Цвета в соответствии с DIN EN 60947-5-2
------------------------
OUT1: аналоговый выход температура
OUT2: аналоговый выход скорость потока

Примечания

Примечания
¹) по EN50178, SELV, PELV
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]1
