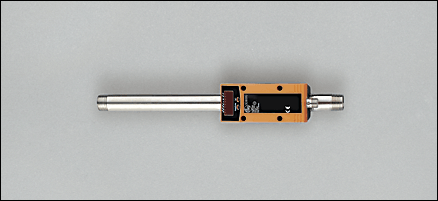

Датчик расхода газа
Электрический разъём
Подключение к процессу: R½ (DN15)
Программируемая функция
2 выхода
OUT1 = контроль потока (двоичный), измеритель скорости потока (импульсный), предварительная установка измерителя (двоичная)
OUT2 = контроль потока (аналоговый или двоичный)

Область применения

Применение аргон (Ar), карбон диоксид (CO2), нитроген (N2)
Предел прочности по давлению [бар]16
Температура измеряемой среды [°C]0...60

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]18...30 DC
Потребление тока [mA]< 100
Класс защиты III
Защита от переполюсовки да

Выходы

Выход OUT1: NO /NC программируемый или импульсный
OUT2: NO /NC программируемый или аналоговый (4...20 мA, масштабируемый)
Номинальный ток [mA]2 x 250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Аналоговый выход 4...20 mA
Наиб.нагрузка [Ω]< 500
Импульсный выход Расходомер

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения [Nm³/h][]
N2: 0,2...75,0
Ar: 0,4...122,0
CO2: 0,2...74,7 |
Предел показаний [Nm³/h][]
N2: 0,0...90,0
Ar: 0,0...146,4
CO2: 0,0...89,7 |
Разрешение [Nm³/h][]
N2: 0,1
Ar: 0,1
CO2: 0,1 |
Порог срабатывания выхода, SP [Nm³/h][]
N2: 0,7...75,0
Ar: 1,1...122,0
CO2: 0,7...74,7 |
Точка сброса, rP [Nm³/h][]
N2: 0,4...74,7
Ar: 0,6...121,5
CO2: 0,4...74,4 |
Начальная точка аналогового сигнала, ASP [Nm³/h][]
N2: 0,0...60,0
Ar: 0,0...97,60
CO2: 0,0...59,8 |
Конечная точка аналогового сигнала, AEP [Nm³/h][]
N2: 15,0...75,0
Ar: 24,4...122,0
CO2: 14,9...74,7 |
Значение отсечки низкого расхода (LFC) [Nm³/h]0,25...1,3
с шагом в [Nm³/h][]
N2: 0,1
Ar: 0,1
CO2: 0,1 |
Динамика измерения 1:300
Контроль моментального расхода
Значение импульса 0,001...1 000 000 m³
с шагом в 0,001...1000 m³
Длина импульса [s]0,012...2
Контроль температуры
Диапазон контроля [°C]0...60
Предел показаний [°C]-12...72
Разрешение [°C]0,2
Порог срабатывания выхода, SP [°C]0,4...60
Точка сброса, rP [°C]0...59,8
Начальная точка аналогового сигнала, ASP [°C]0...48
Конечная точка аналогового сигнала, AEP [°C]12...60
с шагом в [°C]0,2

Точность/ погрешность

Контроль скорости потока
Точность ± (6% MW + 0,6% MEW) **
Воспроизводимость [% от измеряемой величины]± 1,5
Контроль температуры
Точность [K]± 2 *

Время реакции

готовность к работе после подключения питания [s]1
Контроль скорости потока
Время реакции [s]< 0,1 (dAP = 0)
Демпфирование, dAP [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1

Программное обеспечение / Программирование

Возможные опции при программировании Функция гистеризиса / окна; NO / NC; токовый / импульсный выход; дисплей может вращаться / выключаться; единица измерения, среда

интерфейсы

IO-Link-Device
Способ передачи COM2
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
IO-Link-Device ID 265 d / 00 01 09 h
Профили Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 3
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]4,1

Условия эксплуатации

Температура окружающей среды [°C]0...60
Температура хранения [°C]-20...85
Макс. допустимая относительная влажность воздуха [%]90
Степень защиты IP 65

Испытания / одобрения

Директива по оборудованию под давлением Статья 3, абзац 3 - инженерно-техническая практика
Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Вибропрочность
DIN IEC 68-2-6: 5 g (55...2000 Hz)
MTTF [лет]227

Механические данные

Подключение к процессу R½ (DN15)
Материалы корпуса в контакте с изм. средой нерж. сталь V2A (1.4301); керамика стекло обработанное; PEEK; полиэстер; витон; алюминий анодное оксидирование
Материал пластик PBT-GF 20; PC (APEC); Makrolon; нерж. сталь V2A (1.4301); витон
Момент затяжки [Nm]
50
Вес [kg]1,178

Дисплеи / Элементы управления

Индикация
Дисплей  4 x светодиод зелёный (Nl/min, Nm³/h, Nm³, °C)
Функции дисплея  1 x светодиод желтый
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-х позиционный буквенно -цифровой дисплей
программирование  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении

Программирование выходов
----------OUT1----------
- Релейный выход
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция окна / нормально открытый
Fnc = функция окна / нормально закрытый
- ImP = импульсный выход для измерения
потока / выход сигнала
измерителя с предварительной установкой
----------OUT2----------
- Релейный выход
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция окна / нормально открытый
Fnc = функция окна / нормально закрытый
- Аналоговый выход
I = Токовый выход (4...20 mA)

Примечания

Примечания
по EN50178, SELV, PELV
* средний поток в пределах диапазона измерения потока
** при условиях согласно DIN ISO 2533
и при установке в трубы DN15
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.
Упаковочная величина [штука]1
