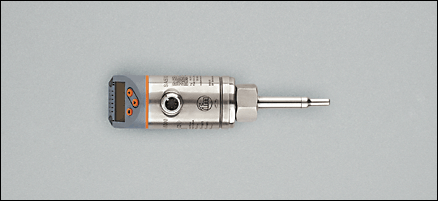

SA5000 | SAD10XDBFRKG/US-100

SA5000 | SAD10XDBFRKG/US-100, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

датчик потока
Разъём M12
Подключение к процессу: Внутренняя резьба M18 x 1,5 для адаптера
Длина щупа L: 45 mm
Рабочие режимы: относительный, абсолютно жидкий, абсолютно газообразный
Диапазон настройки для относительного режима: 0...6 м/с (жидкости) и 0...200 м/с (газы)

Область применения

Применение вода, раствор гликоля, воздух, масло
(масло низкой вязкости ≤ 40 мм²/с при 40°C;
масло высокой вязкости > 40 мм²/с при 40°C)
Предел прочности по давлению [бар]100
Температура измеряемой среды [°C]-20...90

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...30 DC
Потребление тока [mA]< 100
Класс защиты III
Защита от переполюсовки да

Выходы

Выход OUT1: нормально открытый / нормально закрытый программируемый или частотный или IO-Link
OUT2: нормально открытый / ормально закрытый программируемый или аналоговый (4...20 мA, масштабируемый)
Номинальный ток [mA]250
Падение напряжения [V]< 2,5
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Аналоговый выход 4...20 mA
Наиб.нагрузка [Ω]350
Диапазон частот [Hz] 0...1000

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения 0,04...3 m/s (жидкости)2...100 m/s (Газы)
Диапазон настройки для относительного режима: 0...6 м/с (жидкости) и 0...200 м/с (газы)
Контроль температуры
Диапазон контроля [°C]-20...90
Разрешение [°C]0,2 [K]

Точность/ погрешность

Контроль скорости потока
Точность ± (7 % MW + 2 % MEW);
для относительного режима в диапазоне измерения с: водой 20...70 °C; длина впускной трубы 1,5 m; DN25 (DIN 2448); положение установки в соответствии с инструкцией;
В другой среде и другом положении установки точность может изменяться.
Дрейф температуры 0,003 m/s x 1/K (< 20 °C; > 70 °C)
Повторяемость 0,05 m/s; Значение действительно для воды со скоростью потока 0,05...3 м/с
Макс.температурный градиент (скорость изменения темп. среды) [K/min]100
Контроль температуры
Точность [K]± 0,3
± 1 *
Дрейф температуры ± 0,005 K/°C

Время реакции

готовность к работе после подключения питания [s]10
Контроль скорости потока
Время реакции [s]0,5 (T09) **
Контроль температуры
Время реакции [s]1,5 (T09)

Программное обеспечение / Программирование

Возможные опции при программировании Гистерезис/Окно; Н.О./Н.З.; логика переключения; токовый / частотный выход; выбор жидкости; демпфирование; функция обучения; дисплей можно вращать/отключить; стандартная единица измерения/цвет рабочего значения

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
IO-Link-Device ID 533 d / 00 02 15 h ***
Профили Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 2
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]3

Условия эксплуатации

Температура окружающей среды [°C]-40...80
Температура хранения [°C]-40...100
Степень защиты IP 65 / IP 67

Испытания / одобрения

Электромагнитная совместимость DIN EN 60947-5-9
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]180
Регистрационный номер UL I003

Механические данные

Подключение к процессу Внутренняя резьба M18 x 1,5 для адаптера
Материалы корпуса в контакте с изм. средой нерж.сталь (316L / 1.4404); уплотнительное кольцо: FKM
Длина щупа L [mm]45
Материал нерж.сталь (316L / 1.4404); 1.4310 (V2A / 301); пластик PBT-GF 20; PBT-GF 30
Вес [kg]0,275

Дисплеи / Элементы управления

Индикация
Дисплей  6 x светодиод зелёный (%, m/s, l/min, m³/h, °C, 10³)
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
Цвета в соответствии с DIN EN 60947-5-2
OUT1: 3 параметров выбора
- коммутационный выход мониторинг расхода
- частотный выход мониторинг скорости протока
- IO-Link
OUT2: 7 параметров выбора
- коммутационный выход мониторинг расхода
- коммутационный выход мониторинг температуры
- аналоговый выход скорость потока
- аналоговый выход температура
- частотный выход мониторинг скорости протока
- частотный выход мониторинг температуры
- вход "External Teach"

Примечания

Примечания
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Значение действительно для воды со скоростью протока 0,3...3 м/с
* Значение действительно для воздуха со скоростью протока > 10 м/с
** Значение действительно для воды (другая среда: гликоль: 0,8 с; воздух: 7 с; масло: 1,8 с, T09 в каждом случае)
*** Значение действтельно, если выбрана заводская настройка - относительный режим (REL), для других режимов работы действительны следующие значения:
540 d / 00 02 1ch (LIQU)
547 d / 00 02 23 h (GAS)
Упаковочная величина [штука]1
