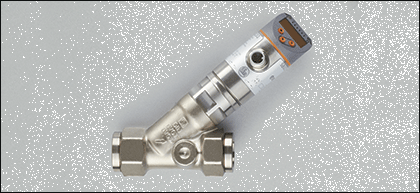

SBG233 | SBG12IF0FRKG

  SBG233 | SBG12IF0FRKG
Под заказТолько оптом

Оптовые цены уточняйте

  • +375 показать номер +375 (44) 765-55-50
  • +375 (29) 690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375 (44) 765-55-50
      +375 (29) 690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, 220036, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Mechatronischer Durchflusssensor
с невозвратным клапаном
Подключение к процессу: G ½
mit Display (360° drehbar); IO-Link; Temperaturmessung

Область применения

Применение Жидкая среда: вода, раствор гликоля, СОЖ, масло
(масло 1 с вязкостью 10 мм²/с при 40°C; масло 2 с вязкостью 46 мм²/с при 40°C)
Предел прочности по давлению [бар]40
Температура измеряемой среды [°C]-10...100

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]18...30 DC; по DIN EN 50178, SELV, PELV
Потребление тока [mA]< 50
Класс защиты III
Защита от переполюсовки да

Выходы

Выход OUT1: Schließer / Öffner programmierbar oder Frequenz oder IO-Link
OUT2: Schließer / Öffner programmierbar oder analog
Номинальный ток [mA]2 x 150; 2 x 200 (...60 °C); 2 x 250 (...40 °C)
Падение напряжения [V]< 2
Защита от короткого замыкания да
Защита от перегрузок по току да
Аналоговый выход 4...20 mA
Наиб.нагрузка [Ω]500
Диапазон частот [Hz] 0...10000

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения 0,5...25 [л/мин]0,03...1,5 [м³/час]
Предел показаний 0...30 [л/мин]0...1,8 [м³/час]
Разрешение 0,1 [л/мин]0,01 [м³/час]
Порог срабатывания выхода, SP 0,2...25 [л/мин]0,01...1,5 [м³/час]
Точка сброса, rP 0...24,8 [л/мин]0...1,49 [м³/час]
Частота конечной точки, FEP 1,7...25 [л/мин]0,1...1,5 [м³/час]
с шагом в 0,1 [л/мин]0,01 [м³/час]
Частота в конечной точке, FrP [Hz]10...10000
с шагом в 10 Hz
Динамика измерения 1:50
Контроль температуры
Диапазон контроля [°C]-10...100
Предел показаний [°C]-32...122
Разрешение [°C]1
Порог срабатывания выхода, SP [°C]-9...100
Точка сброса, rP [°C]-10...99
Частота начальной точки, FSP [°C]-10...78
Частота конечной точки, FEP [°C]12...100
с шагом в [°C]1
Частота в конечной точке, FrP [Hz]10...10000

Точность/ погрешность

Контроль скорости потока
Точность [в % от диапазона]± (4 % MW + 1 % MEW);
Q > 0,5 l/min, Mediums- und Umgebungstemperatur +22°C ± 4K
Повторяемость ± 1 % MEW
Взрывное давление (dP) / Расход (Q)
Контроль температуры
Точность [K] 3 K (25°C; Q > 1 l/min)
Дрейф температуры 0,029 °C / K

Время реакции

готовность к работе после подключения питания [s]< 3
Контроль скорости потока
Время реакции [s]0,01
затухание ренейного выхода (dAP) [s] 0...5
затухание аналогового выхода (dAA) [s] 0...5
с шагом в 0,1 s
Контроль температуры
Время реакции [s]T09 = 120 (Q > 1 l/min)

Программное обеспечение / Программирование

Возможные опции при программировании Hysterese/Fenster; Schließer/Öffner; Schaltlogik; Strom-/Frequenzausgang; Medienwahl, Dämpfung Schalt-/Analogausgang, Display drehbar/abschaltbar; Standard-Maßeinheit/Farbe Prozesswert

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9 CDV
IO-Link-Device ID 561 d / 0231 h
Профили Smart Sensor: Process Data Variable; Device Identification
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 2
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]5

Условия эксплуатации

Температура окружающей среды [°C]0...60, при макс. температуре среды 80 °C (0...40 °C при макс. температуре среды 100 °C)
Температура хранения [°C]-15...80
Степень защиты IP 65 / IP 67

Испытания / одобрения

Директива по оборудованию под давлением Хорошая инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 20 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [лет]145
Регистрационный номер UL I005

Механические данные

Подключение к процессу G ½
Материалы корпуса в контакте с изм. средой нерж. сталь (316S16); нерж. сталь V4A (1.4404); латунь (2.0371); латунь никелированная; PPS; О-кольцо: FKM
Материал нерж. сталь V4A (1.4404); PBT+PC-GF 30; пластик PBT-GF 20; PC; латунь никелированная
Вес [kg]0,732
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 10 миллионов

Дисплеи / Элементы управления

Индикация
Дисплей  3 x светодиод зелёный
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)
программирование  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
OUT1:
- коммутационный выход мониторинг расхода
- коммутационный выход мониторинг температуры
- частотный выход мониторинг скорости протока
- частотный выход мониторинг температуры
- IO-Link
OUT2:
- коммутационный выход мониторинг расхода
- коммутационный выход мониторинг температуры
- аналоговый выход скорость потока
- аналоговый выход температура
-----------------------
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
Рекомендуем использовать фильтрацию 200-микрон.
Все параметры справедливы для воды (20 °C).
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]1
