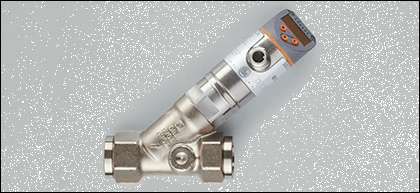

SBG234 | SBG12IF0FRKG
Описание
Информация для заказа
|
Характеристики |
||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mechatronischer Durchflusssensor | ||||||||||||||||||||||||||||||||||
| с невозвратным клапаном | ||||||||||||||||||||||||||||||||||
| Подключение к процессу: G ½ | ||||||||||||||||||||||||||||||||||
| mit Display (360° drehbar); IO-Link; Temperaturmessung | ||||||||||||||||||||||||||||||||||
|
Область применения |
||||||||||||||||||||||||||||||||||
| Применение | Жидкая среда: вода, раствор гликоля, СОЖ, масло (масло 1 с вязкостью 10 мм²/с при 40°C; масло 2 с вязкостью 46 мм²/с при 40°C) |
|||||||||||||||||||||||||||||||||
| Предел прочности по давлению [бар] | 40 | |||||||||||||||||||||||||||||||||
| Температура измеряемой среды [°C] | -10...100 | |||||||||||||||||||||||||||||||||
|
Электронные данные |
||||||||||||||||||||||||||||||||||
| Электрическое исполнение | DC | |||||||||||||||||||||||||||||||||
| Рабочее напряжение [V] | 18...30 DC; по DIN EN 50178, SELV, PELV | |||||||||||||||||||||||||||||||||
| Потребление тока [mA] | < 50 | |||||||||||||||||||||||||||||||||
| Класс защиты | III | |||||||||||||||||||||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||||||||||||||||||||
|
Выходы |
||||||||||||||||||||||||||||||||||
| Выход | OUT1: Schließer / Öffner programmierbar oder Frequenz oder IO-Link OUT2: Schließer / Öffner programmierbar oder analog |
|||||||||||||||||||||||||||||||||
| Номинальный ток [mA] | 2 x 150; 2 x 200 (...60 °C); 2 x 250 (...40 °C) | |||||||||||||||||||||||||||||||||
| Падение напряжения [V] | < 2 | |||||||||||||||||||||||||||||||||
| Защита от короткого замыкания | да | |||||||||||||||||||||||||||||||||
| Защита от перегрузок по току | да | |||||||||||||||||||||||||||||||||
| Аналоговый выход | 4...20 mA | |||||||||||||||||||||||||||||||||
| Наиб.нагрузка [Ω] | 500 | |||||||||||||||||||||||||||||||||
| Диапазон частот [Hz] | 0...10000 | |||||||||||||||||||||||||||||||||
|
Диапазон измерения / настройки |
||||||||||||||||||||||||||||||||||
| Контроль скорости потока | ||||||||||||||||||||||||||||||||||
| Диапазон измерения | 1...50 [л/мин] | 0,06...3 [м³/час] | ||||||||||||||||||||||||||||||||
| Предел показаний | 0...60 [л/мин] | 0...3,6 [м³/час] | ||||||||||||||||||||||||||||||||
| Разрешение | 0,5 [л/мин] | 0,01 [м³/час] | ||||||||||||||||||||||||||||||||
| Порог срабатывания выхода, SP | 0,5...50 [л/мин] | 0,02...3 [м³/час] | ||||||||||||||||||||||||||||||||
| Точка сброса, rP | 0...49,5 [л/мин] | 0...2,98 [м³/час] | ||||||||||||||||||||||||||||||||
| Частота конечной точки, FEP | 3,5...50 [л/мин] | 0,2...3 [м³/час] | ||||||||||||||||||||||||||||||||
| с шагом в | 0,5 [л/мин] | 0,01 [м³/час] | ||||||||||||||||||||||||||||||||
| Частота в конечной точке, FrP [Hz] | 10...10000 | |||||||||||||||||||||||||||||||||
| с шагом в | 10 Hz | |||||||||||||||||||||||||||||||||
| Динамика измерения | 1:50 | |||||||||||||||||||||||||||||||||
| Контроль температуры | ||||||||||||||||||||||||||||||||||
| Диапазон контроля [°C] | -10...100 | |||||||||||||||||||||||||||||||||
| Предел показаний [°C] | -32...122 | |||||||||||||||||||||||||||||||||
| Разрешение [°C] | 1 | |||||||||||||||||||||||||||||||||
| Порог срабатывания выхода, SP [°C] | -9...100 | |||||||||||||||||||||||||||||||||
| Точка сброса, rP [°C] | -10...99 | |||||||||||||||||||||||||||||||||
| Частота начальной точки, FSP [°C] | -10...78 | |||||||||||||||||||||||||||||||||
| Частота конечной точки, FEP [°C] | 12...100 | |||||||||||||||||||||||||||||||||
| с шагом в [°C] | 1 | |||||||||||||||||||||||||||||||||
| Частота в конечной точке, FrP [Hz] | 10...10000 | |||||||||||||||||||||||||||||||||
|
Точность/ погрешность |
||||||||||||||||||||||||||||||||||
| Контроль скорости потока | ||||||||||||||||||||||||||||||||||
| Точность [в % от диапазона] | ± (4 % MW + 1 % MEW); Q > 1 l/min, Mediums- und Umgebungstemperatur +22°C ± 4K |
|||||||||||||||||||||||||||||||||
| Повторяемость | ± 1 % MEW | |||||||||||||||||||||||||||||||||
| Взрывное давление (dP) / Расход (Q) |  |
|||||||||||||||||||||||||||||||||
| Контроль температуры | ||||||||||||||||||||||||||||||||||
| Точность [K] | 3 K (25°C; Q > 1 l/min) | |||||||||||||||||||||||||||||||||
| Дрейф температуры | 0,029 °C / K | |||||||||||||||||||||||||||||||||
|
Время реакции |
||||||||||||||||||||||||||||||||||
| готовность к работе после подключения питания [s] | < 3 | |||||||||||||||||||||||||||||||||
| Контроль скорости потока | ||||||||||||||||||||||||||||||||||
| Время реакции [s] | 0,01 | |||||||||||||||||||||||||||||||||
| затухание ренейного выхода (dAP) [s] | 0...5 | |||||||||||||||||||||||||||||||||
| затухание аналогового выхода (dAA) [s] | 0...5 | |||||||||||||||||||||||||||||||||
| с шагом в | 0,1 s | |||||||||||||||||||||||||||||||||
| Контроль температуры | ||||||||||||||||||||||||||||||||||
| Время реакции [s] | T09 = 120 (Q > 1 l/min) | |||||||||||||||||||||||||||||||||
|
Программное обеспечение / Программирование |
||||||||||||||||||||||||||||||||||
| Возможные опции при программировании | Hysterese/Fenster; Schließer/Öffner; Schaltlogik; Strom-/Frequenzausgang; Medienwahl, Dämpfung Schalt-/Analogausgang, Display drehbar/abschaltbar; Standard-Maßeinheit/Farbe Prozesswert | |||||||||||||||||||||||||||||||||
|
интерфейсы |
||||||||||||||||||||||||||||||||||
| IO-Link-Device | ||||||||||||||||||||||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | |||||||||||||||||||||||||||||||||
| IO-Link проверка | 1.1 | |||||||||||||||||||||||||||||||||
| Стандарт SDCI | IEC 61131-9 CDV | |||||||||||||||||||||||||||||||||
| IO-Link-Device ID | 562 d / 0232 h | |||||||||||||||||||||||||||||||||
| Профили | Smart Sensor: Process Data Variable; Device Identification | |||||||||||||||||||||||||||||||||
| SIO режим | да | |||||||||||||||||||||||||||||||||
| Нужный тип порта | A | |||||||||||||||||||||||||||||||||
| Аналоговые рабочие данные | 2 | |||||||||||||||||||||||||||||||||
| Бинарные рабочие данные | 2 | |||||||||||||||||||||||||||||||||
| Миним.время рабочего цикла [ms] | 5 | |||||||||||||||||||||||||||||||||
|
Условия эксплуатации |
||||||||||||||||||||||||||||||||||
| Температура окружающей среды [°C] | 0...60, при макс. температуре среды 80 °C (0...40 °C при макс. температуре среды 100 °C) | |||||||||||||||||||||||||||||||||
| Температура хранения [°C] | -15...80 | |||||||||||||||||||||||||||||||||
| Степень защиты | IP 65 / IP 67 | |||||||||||||||||||||||||||||||||
|
Испытания / одобрения |
||||||||||||||||||||||||||||||||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика | |||||||||||||||||||||||||||||||||
| Электромагнитная совместимость |
|
|||||||||||||||||||||||||||||||||
| Ударопрочность |
|
|||||||||||||||||||||||||||||||||
| Вибропрочность |
|
|||||||||||||||||||||||||||||||||
| MTTF [лет] | 145 | |||||||||||||||||||||||||||||||||
| Регистрационный номер UL | I005 | |||||||||||||||||||||||||||||||||
|
Механические данные |
||||||||||||||||||||||||||||||||||
| Подключение к процессу | G ½ | |||||||||||||||||||||||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь (316S16); нерж. сталь V4A (1.4404); латунь (2.0371); латунь никелированная; PPS; О-кольцо: FKM | |||||||||||||||||||||||||||||||||
| Материал | нерж. сталь V4A (1.4404); PBT+PC-GF 30; пластик PBT-GF 20; PC; латунь никелированная | |||||||||||||||||||||||||||||||||
| Вес [kg] | 0,73 | |||||||||||||||||||||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 10 миллионов | |||||||||||||||||||||||||||||||||
|
Дисплеи / Элементы управления |
||||||||||||||||||||||||||||||||||
| Индикация |
|
|||||||||||||||||||||||||||||||||
|
электрическое подключение |
||||||||||||||||||||||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | |||||||||||||||||||||||||||||||||
Назначение жил кабеля при подключении
|
||||||||||||||||||||||||||||||||||
|
Примечания |
||||||||||||||||||||||||||||||||||
| Примечания |
|
|||||||||||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||||||||||||||
