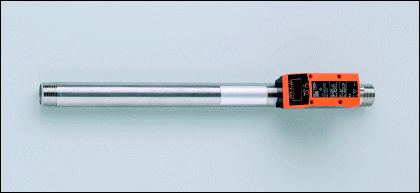

SD8000 | SDR11DGXFPKG/US-100

SD8000 | SDR11DGXFPKG/US-100, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Датчик расхода сжатого воздуха
Электрический разъём
Подключение к процессу: R1 (DN25)
Программируемая функция
2 выхода
OUT1: контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный)
OUT2: контроль потока или температуры (аналоговый или бинарный)
Мониторинг скорости потока
Предел показаний
0,0...270 Nm³/h
Диапазон измерения
0,7...225,0 Nm³/h
Контроль температуры
Предел показаний
-12...72 °C

Область применения

Применение Сжатый воздух
Качество воздуха (ISO 8573-1):
Класс 141 (ошибка измерения: см. ниже, значение A)
Класс 344 (ошибка измерения: см. ниже, значение B)
Предел прочности по давлению [бар]16
Температура измеряемой среды [°C]0...60

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]18...30 DC ¹)
Потребление тока [mA]< 110
Класс защиты III
Защита от переполюсовки да

Выходы

Выход OUT1: NO /NC программируемый или импульсный
OUT2: NO /NC программируемый или аналоговый (4...20 мA, масштабируемый)
Номинальный ток [mA]2 x 250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Аналоговый выход 4...20 mA
Наиб.нагрузка [Ω]< 500
Импульсный выход Расходомер

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения 0,7...225,0 Nm³/h 12,5 (13)...3750 Nl/min0,35 (0,4)...109,2 Nm/s
Предел показаний 0,0...270 Nm³/h0...4500 Nl/min0,0...131,0 Nm/s
Порог срабатывания выхода, SP 1,8...225,0 Nm³/h30...3750 Nl/min0,9...109,2 Nm/s
Точка сброса, rP 0,7...223,9 Nm³/h12...3732 Nl/min0,4...108,7 Nm/s
Начальная точка аналогового сигнала, ASP 0,0...168,8 Nm³/h0...2813 Nl/min0,0...81,9 Nm/s
Конечная точка аналогового сигнала, AEP 56,2...225,0 Nm³/h937...3750 Nl/min27,3...109,2 Nm/s
с шагом в 0,1 Nm³/h1 Nl/min0,1 Nm/s
Контроль моментального расхода
Значение импульса 0,003...3000000 m³
с шагом в 0,001 m³
Длина импульса [s]≥ 0,02 / ≤ 2
Контроль температуры
Диапазон контроля [°C]0...60
Предел показаний [°C]-12...72

Точность/ погрешность

Контроль скорости потока
Точность (в пределах диапазона измерения)A): ± (3% MW + 0,3% MEW) / B): ± (6% MW + 0,6% MEW) **
Воспроизводимость [% от измеряемой величины]± 1,5
Контроль температуры
Точность [K]± 2 *

Время реакции

готовность к работе после подключения питания [s]1
Контроль скорости потока
Время реакции [s]< 0,1 (dAP = 0)
Демпфирование, dAP [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1

Программное обеспечение / Программирование

Возможные опции при программировании гистерезис / функция окна; NO / NC; токовый / импульный выход; поворот дисплея / отключение дисплея; отображение единиц измерения, функция суммирования

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9 CDV
IO-Link-Device ID 267 d / 00 01 0B h
Профили нет
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 3
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]4,1 ms

Условия эксплуатации

Температура окружающей среды [°C]0...60
Температура хранения [°C]-20...85
Макс. допустимая относительная влажность воздуха [%]90
Степень защиты IP 65

Испытания / одобрения

Директива по оборудованию под давлением Статья 3, абзац 3 - инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Вибропрочность
DIN EN 68000-2-6: 5 g (55...2000 Hz)
MTTF [лет]227

Механические данные

Подключение к процессу R1 (DN25)
Материалы корпуса в контакте с изм. средой нерж. сталь V2A (1.4301); FKM; керамика стекло обработанное; PEEK GF30; полиэстер; алюминий
Материал пластик PBT-GF 20; NBR; PC (Поликарбонат); нерж. сталь V2A (1.4301); PTFE (тефлон); латунь (покрытие); FKM; алюминий с порошковым покрытием
Вес [kg]2,065

Дисплеи / Элементы управления

Индикация
Дисплей  5 x светодиод зелёный (Nl/min, Nm³/h, Nm/s, Nm³, °C)
Функции дисплея  1 x светодиод зелёный
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-х позиционный буквенно -цифровой дисплей
программирование  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении

OUT1/IO-Link: 3 Wahlmöglichkeiten
- Schaltausgang Durchflussüberwachung
- Impulsausgang Mengenzähler
- Signalausgang Vorwahlzähler
OUT2/InD: 5 Wahlmöglichkeiten
- Schaltausgang Durchflussüberwachung
- Schaltausgang Temperaturüberwachung
- Analogausgang Durchfluss
- Analogausgang Temperatur
- Eingangssignal Zählerreset

Примечания

Примечания
¹) по EN50178, SELV, PELV
в кронштейнах: отображаемое значение
* средний поток в пределах диапазона измерения потока
** при условиях согласно DIN ISO 2533
и при установке в трубы DN25
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.
Для получения информации об установке и работе, пожалуйста, посмотрите инструкции.
Упаковочная величина [штука]1
