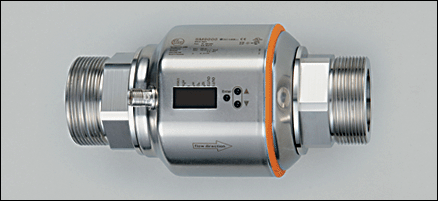

SM2004 | SMR21XGX50KG/US

SM2004 | SMR21XGX50KG/US, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Магнитно-индуктивный датчик потока
Электрический разъём
Подключение к процессу: G2 с уплотнителем
подключение к трубе при помощи адаптера
Обнаружение пустой трубы
2 выхода
OUT1 = аналоговый сигнал температуры
OUT2 = аналоговый сигнал потока
4-х позиционный буквенно -цифровой дисплей
Единицы измерения: л/мин, м³/ч, галлон/мин, галлон/час, °C, °F
Диапазон измерения
5...600 l/min (1,3...158,5 gpm)

Область применения

Применение проводящие жидкости группы жидкостей 2 в соответствии с Директивой ЕС по оборудованию, работающему под давлением
(проводимость: ≥ 20 µS/cm / вязкость: < 70 мм²/с при 40°C)
Предел прочности по давлению [бар]16
Температура измеряемой среды [°C / °F]-10...70 / 14...158

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]18...32 DC; по DIN EN 50178, SELV, PELV
Потребление тока [mA]< 150
Класс защиты III
Защита от переполюсовки да

Выходы

Выход OUT1: аналоговый (4…20 мA, масштабируемый)
OUT2: аналоговый (4…20 мA, масштабируемый)
Аналоговый выход 4...20 mA; ≤ 22 mA
Наиб.нагрузка [Ω]500

Диапазон измерения / настройки

Контроль скорости потока
Диапазон измерения 5...600 l/min0,3...36 m³/h80...9510 gph1,3...158,5 gpm
Предел показаний -720...720 l/min-43,2...43,2 m³/h-11410...11410 gph-190,2...190,2 gpm
Разрешение 0,5 l/min0,02 m³/h5 gph0,1 gpm
Начальная точка аналогового сигнала, ASP 0...480 l/min0...28,8 m³/h0...7610 gph0...126,8 gpm
Конечная точка аналогового сигнала, AEP 120...600 l/min7,2...36 m³/h1900...9510 gph31,7...158,5 gpm
Значение отсечки низкого расхода (LFC) 5...15 l/min0,3...0,9 m³/h80...240 gph1,3...4 gpm
с шагом в 0,5 l/min0,02 m³/h5 gph0,1 gpm
Динамика измерения 1:120
Контроль температуры
Диапазон контроля [°C / °F]-20...80 / -4...176
Предел показаний [°C / °F]-40...100 / -40...212
Разрешение [°C / °F]0,2 / 0,5
Начальная точка аналогового сигнала, ASP [°C / °F]-20...60 / -4...140
Конечная точка аналогового сигнала, AEP [°C / °F]0...80 / 32...176
с шагом в [°C / °F]0,2 / 0,5

Точность/ погрешность

Контроль скорости потока
Точность [в % от диапазона]± (0,8% MW + 0,5% MEW)
Повторяемость ± 0,2% MEW
Взрывное давление (dP) / Расход (Q)
Контроль температуры
Точность [K]± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm)
Дрейф температуры ± 0,0333 °C / K; ± 0,0599 °F / K

Время реакции

готовность к работе после подключения питания [s]5
Контроль скорости потока
Время реакции [s]< 0,35 (dAP = 0)
Демпфирование, dAP [s]0...5
Контроль температуры
Время реакции [s]T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm)

Программное обеспечение / Программирование

Возможные опции при программировании Дисплей можно отключить; Дисплей; Обнаружение пустой трубы

Условия эксплуатации

Температура окружающей среды [°C / °F]-10...60 / 14...140
Температура хранения [°C / °F]-25...80 / -13...176
Степень защиты IP 65 / IP 67

Испытания / одобрения

Директива по оборудованию под давлением Статья 3, абзац 3 - инженерно-техническая практика
Электромагнитная совместимость DIN EN 60947-5-9
Ударопрочность
DIN EN 60068-2-27 20 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [лет]78

Механические данные

Подключение к процессу G2 с уплотнителем
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404); нерж. сталь V4A (1.4571) (320S31); PEEK; Хастеллой C-4 (2.4610); Centellen; FKM
Материал нерж. сталь V4A (1.4404); нерж. сталь V4A (1.4571) (320S31); PEI; FKM; пластик PBT-GF 20; Эластан
Вес [kg]3,065

Дисплеи / Элементы управления

Индикация
Дисплей  6 x светодиод зелёный (l/min, m³/h, gpm, gph, °C, °F)
Функции дисплея  1 x светодиод желтый (10³)
Измеренные значения  4-х позиционный буквенно -цифровой дисплей
программирование  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
Цвета в соответствии с DIN EN 60947-5-2
------------------------
OUT1: аналоговый выход температура
OUT2: аналоговый выход скорость потока

Принадлежности

Принадлежности (входят в комплект) 2 прокладки (Centellen); этикета

Примечания

Примечания
Q > 15l/min, Mediums- und Umgebungstemperatur +22°C ± 4K (+72°F ± 7°F)
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]1
