Техническая спецификация в PDF

Характеристики

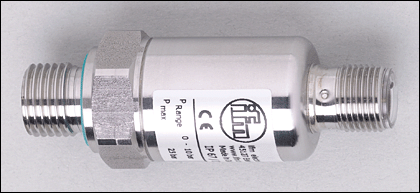

Электронный датчик давления
Электрический разъём
для общепромышленного применения
Подключение к процессу: G ¼ A
Аналоговый выход
Диапазон контроля: 0...250 bar

Область применения

Применение Тип давления: относительное
Жидкости и газы
Диапазон давления [bar]400
Миним.разрывное давление [bar]1000
Температура измеряемой среды [°C]-25...90

Электронные данные

Электрическое исполнение DC
Рабочее напряжение [V]8,5...36 DC
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход Аналоговый выход
Выход 4...20 мA аналоговый
Аналоговый выход 4...20 mA
Наиб.нагрузка [Ω](Ub - 8,5 В) x 50; 775 при Ub = 24 В

Диапазон измерения / настройки

Диапазон контроля [bar]0...250

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Отклонение от характеристики < ± 1,0
Линейность < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,2
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне -25...90° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,1
наибольший TK коэффициент диапазона измерений < ± 0,1

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]3

Условия эксплуатации

Температура окружающей среды [°C]-40...90
Температура хранения [°C]-40...100
Степень защиты IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  4 kV подключение клещами
EN 61000-4-5 Выброс:  1 kV Сигнал для приборов DC
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]1579

Механические данные

Подключение к процессу G ¼ A
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404); уплотнение: FPM (Viton)
Материал нерж. сталь V4A (1.4404); TROGAMID
Мин. кол-во циклов 50 миллионов
Вес [kg]0,079

электрическое подключение

Электрическое подсоединение Разъём M12
Назначение жил кабеля при подключении

Примечания

Примечания
включая дрейф, связанный с моментом затяжки, а также погрешности нулевого и максимального значений
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
Упаковочная величина [штука]1
