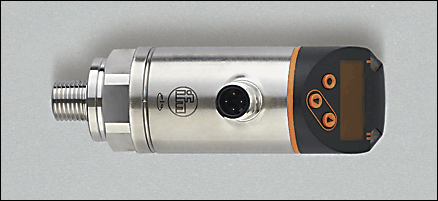

Электронный датчик давления
Разъём M12
Программируемая функция
Измерительный элемент: керамический ёмкостной принцип измерения
Подключение к процессу: ¼" NPT A
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход
4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)
Диапазон контроля: 0...1450 psi / 0...100 bar / 0...10 MPa

Область применения

Применение Druckart: Relativdruck
Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie,
Medien der Fluidgruppe 1 auf Anfrage
Einsatz in gasförmigen Medien bei Drücken > 25 bar nur auf Anfrage
Диапазон давления 4350 psi300 bar30 MPa
Миним.разрывное давление 9400 psi650 bar65 MPa
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...30 DC ¹)
Потребление тока [mA]< 35
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход
Выход 2 x NO / NC, программируемый
Номинальный ток [mA]150; 200 (...60 °C); 250 (...40 °C)
Падение напряжения [V]< 2,5
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]≤ 170

Диапазон измерения / настройки

Диапазон контроля 0...1450 psi0...100 bar0...10 MPa
Настройка параметров в пределах
Порог срабатывания выхода, SP 10...1450 psi1,0...100,0 bar0,10...10,00 MPa
Точка сброса, rP 5...1445 psi0,5...99,5 bar0,05...9,95 MPa
с шагом в 5 psi0,5 bar0,05 MPa

Точность/ погрешность

Точность/ погрешность
(в % интервала)
Погрешность точки переключения < ± 0,5
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,25
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки 0,2
наибольший TK коэффициент диапазона измерений 0,2

Время реакции

готовность к работе после подключения питания [s]0,3
Миним. время отклика коммутационного выхода [ms]< 3
Программируемое время задержки dS, dr [s]0...50
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании Гистерезис / Функция окна; Смена полярности / Вкл. задержки; Выкл. задержки; Затухание, Дисплей

интерфейсы

IO-Link-Device
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
IO-Link-Device ID 401 d / 00 01 91 h
Профили Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 1
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]2,3

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 65 / IP 67

Испытания / одобрения

Директива по оборудованию под давлением Статья 3, абзац 3 - инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]236
Регистрационный номер UL J002

Механические данные

Подключение к процессу ¼" NPT A
Материалы корпуса в контакте с изм. средой 1.4404; керамика; FKM
Материал 1.4404; PBT+PC-GF 30; пластик PBT-GF 20; PC
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Момент затяжки [Nm]
(2...3 оборота после затяжки рукой (рекомендуемый момент затяжки²))
Вес [kg]0,285

Дисплеи / Элементы управления

Индикация
Дисплей  3 x светодиод зелёный (бар, фунт/кв. дюйм, МПа)
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
OUT1: коммутационный выход или IO-Link
OUT2: коммутационный выход
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
¹) по EN50178, SELV, PELV
²) В зависимости от смазки, уплотнения и оценки давления
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
Упаковочная величина [штука]1
