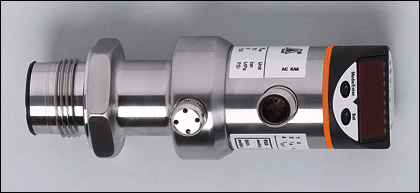

PI2997 | PI-001-REB34-MFRKG/US/ /P

PI2997 | PI-001-REB34-MFRKG/US/ /P, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Комбинированный датчик давления
Электрический разъём
отсутствует застойная зона
Поворотный корпус 350°
Точка нуля и дипазон регулируются
Программируемая функция
Подключение к процессу: G ¾ A
2 Выхода
OUT1 = Переключение на выходе
OUT2 = Аналоговый выход
4-х позиционный буквенно -цифровой дисплей
Диапазон контроля: -50...1000 mbar

Область применения

Применение Тип давления: относительное давление
Гигиенические системы, вязкие и жидкие среды с твердыми частицами
Жидкости и газы
Диапазон давления [mbar]10000
Миним.разрывное давление [mbar]30000
Температура измеряемой среды [°C]-25...125 (145 max. 1h)

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...32 DC
Потребление тока [mA]< 50
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 Выхода
OUT1 = Переключение на выходе
OUT2 = Аналоговый выход
Выход 1 x NO / NC программируемый + 1 x аналоговый (I / U, масштабируемый 1:4)
Номинальный ток [mA]250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]6
Аналоговый выход I: 4...20 mA (Ineg: 20...4 mA) / U: 0...10 V (Uneg: 10...0 V)
Наиб.нагрузка [Ω]I / Ineg: max. (Ub - 10 V) x 50; U / Uneg: min. 2000

Диапазон измерения / настройки

Дисплей mbar, kPa, psi, inH2O, mWS, % der Spanne
Диапазон контроля [mbar]-50...1000
Настройка параметров в пределах
Порог срабатывания выхода, SP [mbar]-48...1000
Точка сброса, rP [mbar]-50...998
Начальная точка аналогового сигнала, ASP [mbar]-50...750
Конечная точка аналогового сигнала, AEP [mbar]200...1000
с шагом в [mbar]1
Настройка SP1 = 250 mbar; rP1 = 230 mbar
ASP = 0 mbar; AEP = 1000 mbar

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения < ± 0,2
Отклонение от характеристики < ± 0,2
Линейность < ± 0,15
Гистерезис < ± 0,15
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,05
наибольший TK коэффициент диапазона измерений < ± 0,15

Время реакции

готовность к работе после подключения питания [s]0,5
Миним. время отклика коммутационного выхода [ms]100
затухание ренейного выхода (dAP) [s]0,1...100,0
затухание аналогового выхода (dAA) [s]0,1...100,0
Время нарастания переходной характеристики аналогового выхода [ms]25
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании гистерезис / фунуция "окна"; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 67 / IP 69K

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5/1 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 20 g (10...2000 Hz)
MTTF [лет]163

Механические данные

Подключение к процессу G ¾ A
Материалы корпуса в контакте с изм. средой Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra < 0,4 / Rz 4
Материал нерж.сталь 316L / 1.4404; PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); PTFE (тефлон)
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Вес [kg]0,354

Дисплеи / Элементы управления

Индикация
Дисплей  6 x зелёный
Состояние выхода  светодиод желтый
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Programmierung der Ausgänge
----------OUT1----------
- Schaltausgang
Hno = Hysterese / Schließer
Hnc = Hysterese / Öffner
Fno = Fenster / Schließer
Fnc = Fenster / Öffner
----------OUT2----------
- Analogausgang
I = Stromausgang (4-20 mA)
U = Spannungsausgang (0-10 V)

Примечания

Примечания
линейность, включая гистерезис и повторяемость;
(настройка порогового значения по DIN 16086)
* при колебаниях температуры до 10 K
** в % диапазона за год
Упаковочная величина [штука]1
