PN2592 | PN-100-SEG14-MFRKG/US/ /V

  PN2592 | PN-100-SEG14-MFRKG/US/ /V
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

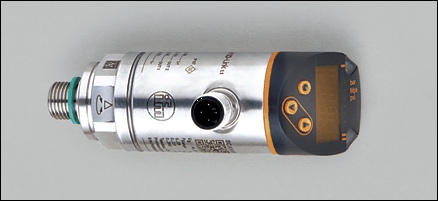

Электронный датчик давления
Разъём M12
Программируемая функция
Измерительный элемент: керамический ёмкостной принцип измерения
Подключение к процессу: G ¼ A / M5 I (в соответствии с DIN EN ISO 1179-2)
2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход
4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)
Диапазон контроля: 0...100 bar / 0...1450 psi / 0...10 MPa

Область применения

Применение Druckart: Relativdruck
Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie,
Medien der Fluidgruppe 1 auf Anfrage
Einsatz in gasförmigen Medien bei Drücken > 25 bar nur auf Anfrage
Диапазон давления 300 bar4350 psi30 MPa
Миним.разрывное давление 650 bar9400 psi65 MPa
Устойчивость к вакууму [мбар]-1000
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...30 DC ¹)
Потребление тока [mA]< 35
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход
Выход 2 x NO/ NC, программируемый или 1 x NO / NC, программируемый + 1 x аналоговый (4...20 мA / 0...10 В; масштабируемый 1:5)
Номинальный ток [mA]250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]≤ 500
Аналоговый выход 4...20 mA; 0...10 V
Наиб.нагрузка [Ω]4...20 mA: макс. 500
Мин. сопротивление нагрузки [Ω]0...10 V: min. 2000

Диапазон измерения / настройки

Диапазон контроля 0...100 bar0...1450 psi0...10 MPa
Настройка параметров в пределах
Порог срабатывания выхода, SP 0,4...100 bar6...1450 psi0,04...10 MPa
Точка сброса, rP 0,2...99,8 bar4...1448 psi0,02...9,98 MPa
Начальная точка аналогового сигнала, ASP 0...80 bar0...1160 psi0...8 MPa
Конечная точка аналогового сигнала, AEP 20...100 bar290...1450 psi2...10 MPa
с шагом в 0,2 bar2 psi0,02 MPa

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения < ± 0,4
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,1
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки 0,2
наибольший TK коэффициент диапазона измерений 0,2

Время реакции

готовность к работе после подключения питания [s]0,3
Миним. время отклика коммутационного выхода [ms]< 1,5
Программируемое время задержки dS, dr [s]0...50
затухание ренейного выхода (dAP) [s]0...4
затухание аналогового выхода (dAA) [s]0...4
Время реакции аналогового выхода [ms]< 3
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании гистерезис / функция окна; Н.О. / Н.З.; задержка при включении, задержка при выключении; демпфирование; дисплей; выход по току / по напряжению

интерфейсы

IO-Link-Device
Способ передачи COM2
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
IO-Link-Device ID 461 d / 00 01 cd h
Профили Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 1
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]2,3

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 65 / IP 67

Испытания / одобрения

Директива по оборудованию под давлением Хорошая инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]138
Регистрационный номер UL J013

Механические данные

Подключение к процессу G ¼ A / M5 I (в соответствии с DIN EN ISO 1179-2)
Уплотнение присоединения к процессу FKM (по DIN 3869)
Материалы корпуса в контакте с изм. средой нерж.сталь (316L / 1.4404); Al2O3 (керамика); FKM
Материал нерж.сталь (316L / 1.4404); PBT+PC-GF 30; пластик PBT-GF 20; PC
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Момент затяжки [Nm]
25...35 (рекомендуемый момент затяжки²)
Вес [kg]0,304

Дисплеи / Элементы управления

Индикация
Дисплей  3 x светодиод зелёный (бар, фунт/кв. дюйм, МПа)
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
OUT1: коммутационный выход или IO-Link
OUT2: коммутационный выход 4...20 мA / 0...10 В
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
¹) по EN50178, SELV, PELV
²) В зависимости от смазки, уплотнения и оценки давления
Упаковочная величина [штука]1
