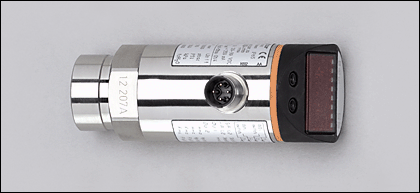

PE7009 | PE-1-1BRDR14-QFRKG/US/ /E
Описание
Информация для заказа
Характеристики | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||||
| Электрический разъём | |||||||||
| Уплотнение измерительной ячейки: EPDM | |||||||||
| Программируемая функция | |||||||||
| Подключение к процессу: G ¼ I | |||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||
| Диапазон контроля: -1000...1000 mbar | |||||||||
Область применения | |||||||||
| Применение | Тип давления: относительное Жидкости и газы Не используется для масел | ||||||||
| Диапазон давления [mbar] | 20000 | ||||||||
| Миним.разрывное давление [mbar] | 50000 | ||||||||
| Температура измеряемой среды [°C] | -25...80 | ||||||||
Электронные данные | |||||||||
| Электрическое исполнение | DC PNP/NPN | ||||||||
| Рабочее напряжение [V] | 18...36 ¹) | ||||||||
| Потребление тока [mA] | < 50 | ||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||
| Класс защиты | III | ||||||||
| Защита от переполюсовки | да | ||||||||
| Защита от перенапряжения [V] | до 40 V | ||||||||
Выходы | |||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | ||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | ||||||||
| Номинальный ток [mA] | 250 | ||||||||
| Падение напряжения [V] | < 2 | ||||||||
| Защита от короткого замыкания | тактовый | ||||||||
| Частота переключения [Hz] | ≤ 170 | ||||||||
Диапазон измерения / настройки | |||||||||
| Дисплей | mbar, kPa, psi, inHg | ||||||||
| Диапазон контроля [mbar] | -1000...1000 | ||||||||
| Настройка параметров в пределах | |||||||||
| Порог срабатывания выхода, SP [mbar] | -970...1000 | ||||||||
| Точка сброса, rP [mbar] | -980...990 | ||||||||
| с шагом в [mbar] | 10 | ||||||||
| Настройка | SP1 = -500 mbar; rP1 = -540 mbar SP2 = 500 mbar; rP2 = 460 mbar | ||||||||
Точность/ погрешность | |||||||||
| Точность/ погрешность (в % интервала) | |||||||||
| Погрешность точки переключения | < ± 0,5 | ||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||||
| Гистерезис | < ± 0,25 | ||||||||
| Повторяемость * | < ± 0,1 | ||||||||
| долговременная стабильность ** | < ± 0,05 | ||||||||
| Температурные коэффициенты (TK) в диапазоне -20...80° C (в % к интервалу в 10 K) | |||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | ||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | ||||||||
Время реакции | |||||||||
| готовность к работе после подключения питания [s] | 0,3 | ||||||||
| Программируемое время задержки dS, dr [s] | 0; 0,2...50 | ||||||||
| Встроенный "Watchdog" | да | ||||||||
Программное обеспечение / Программирование | |||||||||
| Возможные опции при программировании | Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения | ||||||||
интерфейсы | |||||||||
| IO-Link-Device | |||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||
| IO-Link проверка | 1.1 | ||||||||
| IO-Link-Device ID | 314 d / 00 01 3A h | ||||||||
| Профили | нет | ||||||||
| SIO режим | да | ||||||||
| Нужный тип порта | A | ||||||||
| Аналоговые рабочие данные | 1 | ||||||||
| Бинарные рабочие данные | 2 | ||||||||
| Миним.время рабочего цикла [ms] | 2,3 | ||||||||
Условия эксплуатации | |||||||||
| Температура окружающей среды [°C] | -20...80 (UB < 32 V) / -20...60 (UB > 32 V) | ||||||||
| Температура хранения [°C] | -40...100 | ||||||||
| Степень защиты | IP 67 | ||||||||
Испытания / одобрения | |||||||||
| Электромагнитная совместимость |
| ||||||||
| Ударопрочность |
| ||||||||
| Вибропрочность |
| ||||||||
| MTTF [лет] | 237 | ||||||||
Механические данные | |||||||||
| Подключение к процессу | G ¼ I | ||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V4A (1.4404); Керамика (99,9 % Al2 O3); Уплотнение измерительной ячейки; EPDM | ||||||||
| Материал | нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC; PBT (полибутилентерефталат); PEI; FPM; EPDM/X; PTFE (тефлон) | ||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | ||||||||
| Вес [kg] | 0,263 | ||||||||
Дисплеи / Элементы управления | |||||||||
| Индикация |
| ||||||||
электрическое подключение | |||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||
Назначение жил кабеля при подключении
| |||||||||
Примечания | |||||||||
| Примечания |
| ||||||||
| Упаковочная величина [штука] | 1 | ||||||||
