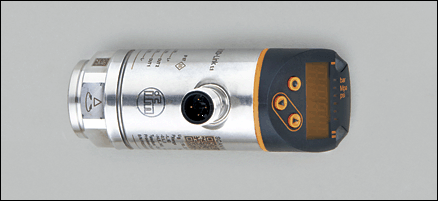

PN2094 | PN-010-RER14-MFRKG/US/ /V

  PN2094 | PN-010-RER14-MFRKG/US/ /V
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
Разъём M12
Программируемая функция
Измерительный элемент: керамический ёмкостной принцип измерения
Подключение к процессу: G ¼ I (в соответствии с DIN EN ISO 1179-2)
2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход
4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)
Диапазон контроля: -1...10 bar / -14,6...145 psi / -0,1...1 MPa

Область применения

Применение Druckart: Relativdruck
Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie,
Medien der Fluidgruppe 1 auf Anfrage
Диапазон давления 75 bar1087 psi7,5 MPa
Миним.разрывное давление 150 bar2175 psi15 MPa
Устойчивость к вакууму [мбар]-1000
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...30 DC ¹)
Потребление тока [mA]< 35
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход
Выход 2 x NO/ NC, программируемый или 1 x NO / NC, программируемый + 1 x аналоговый (4...20 мA / 0...10 В; масштабируемый 1:5)
Номинальный ток [mA]250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]≤ 500
Аналоговый выход 4...20 mA; 0...10 V
Наиб.нагрузка [Ω]4...20 mA: макс. 500
Мин. сопротивление нагрузки [Ω]0...10 V: min. 2000

Диапазон измерения / настройки

Диапазон контроля -1...10 bar-14,6...145 psi-0,1...1 MPa
Настройка параметров в пределах
Порог срабатывания выхода, SP -0,94...10 bar-13,6...145 psi-0,094...1 MPa
Точка сброса, rP -0,98...9,96 bar-14,2...144,4 psi-0,098...0,996 MPa
Начальная точка аналогового сигнала, ASP -1...8 bar-14,6...116 psi-0,1...0,8 MPa
Конечная точка аналогового сигнала, AEP 1...10 bar14,6...145 psi0,1...1 MPa
с шагом в 0,02 bar0,2 psi0,002 MPa

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения < ± 0,4
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,1
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки 0,2
наибольший TK коэффициент диапазона измерений 0,2

Время реакции

готовность к работе после подключения питания [s]0,3
Миним. время отклика коммутационного выхода [ms]< 1,5
Программируемое время задержки dS, dr [s]0...50
затухание ренейного выхода (dAP) [s]0...4
затухание аналогового выхода (dAA) [s]0...4
Время реакции аналогового выхода [ms]< 3
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании гистерезис / функция окна; Н.О. / Н.З.; задержка при включении, задержка при выключении; демпфирование; дисплей; выход по току / по напряжению

интерфейсы

IO-Link-Device
Способ передачи COM2
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
IO-Link-Device ID 463 d / 00 01 cf h
Профили Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 1
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]2,3

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 65 / IP 67

Испытания / одобрения

Директива по оборудованию под давлением Хорошая инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]138
Регистрационный номер UL J012

Механические данные

Подключение к процессу G ¼ I (в соответствии с DIN EN ISO 1179-2)
Материалы корпуса в контакте с изм. средой нерж.сталь (316L / 1.4404); Al2O3 (керамика); FKM
Материал нерж.сталь (316L / 1.4404); PBT+PC-GF 30; пластик PBT-GF 20; PC
Мин. кол-во циклов 100 миллионов
Момент затяжки [Nm]
25...35 (рекомендуемый момент затяжки²)
Вес [kg]0,24

Дисплеи / Элементы управления

Индикация
Дисплей  3 x светодиод зелёный (бар, фунт/кв. дюйм, МПа)
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
OUT1: коммутационный выход или IO-Link
OUT2: коммутационный выход 4...20 мA / 0...10 В
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
¹) по EN50178, SELV, PELV
²) В зависимости от смазки, уплотнения и оценки давления
Упаковочная величина [штука]1
