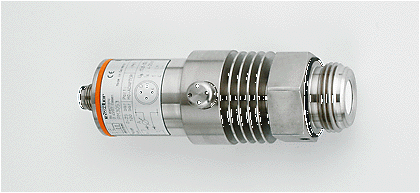

PM2057 | PM-001BRES30-E-ZVG/US/ /P
Характеристики | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Электронный датчик давления | |||||||||||||
Электрический разъём | |||||||||||||
отсутствует застойная зона | |||||||||||||
Точка нуля и дипазон регулируются | |||||||||||||
программирование через EPS-интерфейс | |||||||||||||
Подключение к процессу: для адаптера Aseptoflex | |||||||||||||
Аналоговый выход | |||||||||||||
Диапазон контроля: -50...1000 mbar / -0,7...14,5 psi / -5,0...100 kPa | |||||||||||||
Область применения | |||||||||||||
Применение | Тип давления: относительное давление Гигиенические системы, вязкие и жидкие среды с твердыми частицами Жидкости и газы | ||||||||||||
Диапазон давления | 10000 mbar | 145 psi | 1000 kPa | ||||||||||
Миним.разрывное давление | 30000 mbar | 450 psi | 3000 kPa | ||||||||||
Температура измеряемой среды [°C] | -25...125 (145 max. 1h) | ||||||||||||
Электронные данные | |||||||||||||
Электрическое исполнение | DC | ||||||||||||
Рабочее напряжение [V] | 14...30 DC | ||||||||||||
сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||
Класс защиты | III | ||||||||||||
Защита от переполюсовки | да | ||||||||||||
Выходы | |||||||||||||
Выход | Аналоговый выход | ||||||||||||
Выход | 4...20 мA аналоговый | ||||||||||||
Защита от перегрузок по току | да | ||||||||||||
Аналоговый выход | 4...20 mA | ||||||||||||
Наиб.нагрузка [Ω] | max. (UB - 13) / 20 mA; 550 при UB = 24 V | ||||||||||||
Диапазон измерения / настройки | |||||||||||||
Диапазон контроля | -50...1000 mbar | -0,7...14,5 psi | -5,0...100 kPa | ||||||||||
Настройка параметров в пределах | |||||||||||||
Начальная точка аналогового сигнала, ASP | -50...749 mbar | -0,7...10,9 psi | -5,0...74,9 kPa | ||||||||||
Конечная точка аналогового сигнала, AEP | 200...999 mbar | 2,9...14,5 psi | 20 ...99,9 kPa | ||||||||||
с шагом в | 1 mbar | 0,1 psi | 0,1 kPa | ||||||||||
Настройка | ASP = 0 mbar; AEP = 999 mbar | ||||||||||||
Точность/ погрешность | |||||||||||||
Точность/ погрешность (в % интервала) Масштаб 1:1 | |||||||||||||
Отклонение от характеристики | < ± 0,6 | ||||||||||||
Линейность | < ± 0,5 | ||||||||||||
Гистерезис | < ± 0,1 | ||||||||||||
Повторяемость * | < ± 0,1 | ||||||||||||
долговременная стабильность ** | < ± 0,1 | ||||||||||||
Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K) | |||||||||||||
наибольший TK коэффициент нулевой точки | < ± 0,1 | ||||||||||||
наибольший TK коэффициент диапазона измерений | < ± 0,2 | ||||||||||||
Время реакции | |||||||||||||
Время реакции аналогового выхода [ms] | 3 | ||||||||||||
Условия эксплуатации | |||||||||||||
Температура окружающей среды [°C] | -25...80 | ||||||||||||
Температура хранения [°C] | -40...100 | ||||||||||||
Степень защиты | IP 67 | ||||||||||||
Испытания / одобрения | |||||||||||||
Электромагнитная совместимость |
| ||||||||||||
Ударопрочность |
| ||||||||||||
Вибропрочность |
| ||||||||||||
MTTF [лет] | 271 | ||||||||||||
Механические данные | |||||||||||||
Подключение к процессу | для адаптера Aseptoflex | ||||||||||||
Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3); PTFE (тефлон); нерж.сталь 316L / 1.4404; Характеристики поверхности: Ra < 0,4 / Rz 4 | ||||||||||||
Материал | нерж. сталь V4A (1.4404); PEI; FPM (Viton) | ||||||||||||
Мин. кол-во циклов | 100 миллионов | ||||||||||||
Вес [kg] | 0,466 | ||||||||||||
электрическое подключение | |||||||||||||
Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||||
Назначение жил кабеля при подключении | |||||||||||||
Примечания | |||||||||||||
Примечания |
| ||||||||||||
Упаковочная величина [штука] | 1 |
