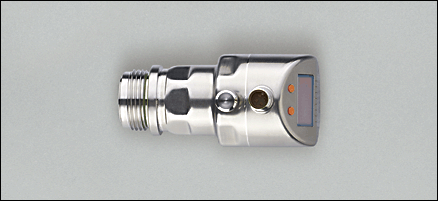

PI2796 | PI-2,5-REA01-MFRKG/US/ /P

Описание

Информация для заказа

Характеристики

Комбинированный датчик давления

Электрический разъём

Программируемая функция

отсутствует застойная зона

Подключение к процессу: G 1 A / Aseptoflex Vario

2-проводная технология соединения:
Аналоговый выход
3-проводная технология соединения:
2 выхода
OUT1 = коммутационный выход
OUT2 = коммутационный выход и аналоговый выход

4-х позиционный буквенно -цифровой дисплей

Диапазон контроля: -0,124...2,500 bar / -1,8...36,27 psi

Область применения

Применение

Тип давления: относительное давление
Гигиенические системы, вязкие и жидкие среды с твердыми частицами
Жидкости и газы

Диапазон давления

20 bar

290 psi

Миним.разрывное давление

50 bar

725 psi

Температура измеряемой среды [°C]

-25...125 (145 max. 1h)

Электронные данные

Электрическое исполнение

2-проводные DC / 3-проводные DC PNP/NPN

Рабочее напряжение [V]

20...32 DC (2L) / 18...32 DC (3L)

Потребление тока [mA]

3,6...21 (2L) / < 45 (3L)

сопротивление изоляции [MΩ]

> 100 (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Выход

1 x NO / NC программируемый + 1 x NO / NC программируемый 1 x аналоговый (4...20 / 20...4 мA, масштабируемый)

Номинальный ток [mA]

250; (3L)

Падение напряжения [V]

2; (3L)

Защита от короткого замыкания

тактовый

Защита от перегрузок по току

да

Частота переключения [Hz]

--- (2L) / 125 (3L)

Аналоговый выход

I: 4...20 mA (Ineg: 20...4 mA)

Наиб.нагрузка [Ω]

2L: 300
3L: макс. (Ub - 10 В) / 20 mA

Диапазон измерения / настройки

Дисплей

bar, kPa, psi, inH2O, mWS, % der Spanne

Диапазон контроля

-0,124...2,500 bar

-1,8...36,27 psi

Настройка параметров в пределах

Порог срабатывания выхода, SP

-0,120...2,500 bar

-1,74...36,27 psi

Точка сброса, rP

-0,124...2,496 bar

-1,80...36,21 psi

Начальная точка аналогового сигнала, ASP

-0,124...1,880 bar

-1,80...27,27 psi

Конечная точка аналогового сигнала, AEP

0,500...2,500 bar

7,26...36,27 psi

с шагом в

0,002 bar

0,03 psi

Настройка

SP1 = 0,624 bar; rP1 = 0,574 bar
SP2 = 1,874 bar; rP2 = 1,824 bar
ASP = 0,000 bar; AEP = 2,500 bar

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1

Погрешность точки переключения

< ± 0,2

Отклонение от характеристики

< ± 0,2

Линейность

< ± 0,15

Гистерезис

< ± 0,15

Повторяемость *

< ± 0,1

долговременная стабильность **

< ± 0,1

Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)

наибольший TK коэффициент нулевой точки

< ± 0,05

наибольший TK коэффициент диапазона измерений

< ± 0,15

Время реакции

готовность к работе после подключения питания [s]

1 (2L) / 0,5 (3L)

Миним. время отклика коммутационного выхода [ms]

--- (2L) / 3 (3L)

затухание ренейного выхода (dAP) [s]

0,00...30,00

затухание аналогового выхода (dAA) [s]

0,01...99,99

Время нарастания переходной характеристики аналогового выхода [ms]

45 (2L) / 7 (3L)

Встроенный "Watchdog"

да

интерфейсы

IO-Link-Device

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.0

IO-Link-Device ID

159 d / 00 00 9F h

Профили

нет

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

2,3

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура хранения [°C]

-40...100

Степень защиты

IP 67 / IP 68 / IP 69K

Испытания / одобрения

Электромагнитная совместимость

EN 61000-4-2 ESD:	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:	10 V/m
EN 61000-4-4 Bсплеск:	2 kV
EN 61000-4-5 Выброс:	0,5/1 kV
EN 61000-4-6 ВЧ проводимость:	10 V

Ударопрочность

DIN IEC 68-2-27:

50 g (11 ms)

Вибропрочность

DIN IEC 68-2-6:

20 g (10...2000 Hz)

MTTF [лет]

160

Механические данные

Подключение к процессу

G 1 A / Aseptoflex Vario

Материалы корпуса в контакте с изм. средой

Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra < 0,4 / Rz 4

Материал

нерж. сталь V4A (1.4404); FPM (Viton); PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA

Срок службы датчика в циклах срабатывания комм. выхода (миним.)

100 миллионов

Вес [kg]

0,314

Дисплеи / Элементы управления

Индикация

Дисплей	светодиод зелёный
Состояние выхода	светодиод желтый
Функции дисплея	4-х позиционный буквенно -цифровой дисплей
Измеренные значения	4-х позиционный буквенно -цифровой дисплей

электрическое подключение

Электрическое подсоединение

Разъём M12; позолоченные контакты

Назначение жил кабеля при подключении

1 2 - проводная схема подключения

2 3 - проводная схема подключения

3 Подключение для параметризации IO-Link (P = соединение через IO-Link)

Примечания

Примечания

(2L) = значение для 2-проводного подключения

(3L) = значение для 3-проводного подключения

линейность, включая гистерезис и повторяемость;
(настройка порогового значения по DIN 16086)

* при колебаниях температуры до 10 K

** в % диапазона за год
