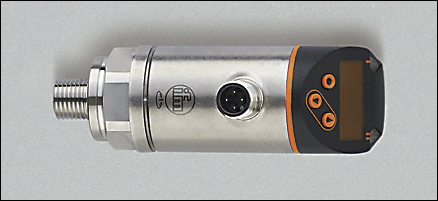

PN2671 | PN-250-SEN14-MFRKG/US/ /V

  PN2671 | PN-250-SEN14-MFRKG/US/ /V
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
Разъём M12
Программируемая функция
Messelement: metallische Dünnfilmzelle
Подключение к процессу: ¼" NPT A
2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход
4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)
Диапазон контроля: 0...3625 psi / 0...250 bar / 0...25 MPa

Область применения

Применение Druckart: Relativdruck
Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie,
Medien der Fluidgruppe 1 auf Anfrage
Диапазон давления 7250 psi500 bar50 MPa
Миним.разрывное давление 17400 psi1200 bar120 MPa
Устойчивость к вакууму [мбар]-1000
MAWP (для применений согласно CRN) 7250 psi500 bar50 MPa
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...30 DC ¹)
Потребление тока [mA]< 35
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 выхода
OUT1 = релейный выход
OUT2 = релейный или аналог. выход
Выход 2 x NO/ NC, программируемый или 1 x NO / NC, программируемый + 1 x аналоговый (4...20 мA / 0...10 В; масштабируемый 1:5)
Номинальный ток [mA]250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]≤ 500
Аналоговый выход 4...20 mA; 0...10 V
Наиб.нагрузка [Ω]4...20 mA: макс. 500
Мин. сопротивление нагрузки [Ω]0...10 V: min. 2000

Диапазон измерения / настройки

Диапазон контроля 0...3625 psi0...250 bar0...25 MPa
Настройка параметров в пределах
Порог срабатывания выхода, SP 25...3625 psi1,5...250 bar0,15...25 MPa
Точка сброса, rP 10...3610 psi0,5...249 bar0,05...24,9 MPa
Начальная точка аналогового сигнала, ASP 0...2900 psi0...200 bar0...20 MPa
Конечная точка аналогового сигнала, AEP 725...3625 psi50...250 bar5...25 MPa
с шагом в 5 psi0,5 bar0,05 MPa

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения < ± 0,4
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,1
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,05
Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки 0,2
наибольший TK коэффициент диапазона измерений 0,2

Время реакции

готовность к работе после подключения питания [s]0,3
Миним. время отклика коммутационного выхода [ms]< 1,5
Программируемое время задержки dS, dr [s]0...50
затухание ренейного выхода (dAP) [s]0...4
затухание аналогового выхода (dAA) [s]0...4
Время реакции аналогового выхода [ms]< 3
Встроенный "Watchdog" да

Программное обеспечение / Программирование

Возможные опции при программировании гистерезис / функция окна; Н.О. / Н.З.; задержка при включении, задержка при выключении; демпфирование; дисплей; выход по току / по напряжению

интерфейсы

IO-Link-Device
Способ передачи COM2
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9
IO-Link-Device ID 470 d / 00 01 d6 h
Профили Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 1
Бинарные рабочие данные 2
Миним.время рабочего цикла [ms]2,3

Условия эксплуатации

Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защиты IP 65 / IP 67

Испытания / одобрения

Директива по оборудованию под давлением 97/23/EG: Хорошая инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]124
Регистрационный номер UL J014

Механические данные

Подключение к процессу ¼" NPT A
Материалы корпуса в контакте с изм. средой 1.4542 (17-4 PH / 630)²
Материал 1.4542 (17-4 PH / 630)²; нерж.сталь (316L / 1.4404); PBT+PC-GF 30; пластик PBT-GF 20; PC
Мин. кол-во циклов 100 миллионов
Момент затяжки [Nm]
50 ³)
Встроенный ограничитель nein (nachrüstbar)
Вес [kg]0,242

Дисплеи / Элементы управления

Индикация
Дисплей  3 x светодиод зелёный (бар, фунт/кв. дюйм, МПа)
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный)

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
OUT1: коммутационный выход или IO-Link
OUT2: коммутационный выход 4...20 мA / 0...10 В
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
¹) по EN50178, SELV, PELV
²) Eigenschaften ähnlich V2A (z. B. 1.4301) jedoch höhere Festigkeit.
³) В зависимости от смазки, уплотнения и оценки давления
Упаковочная величина [штука]1
