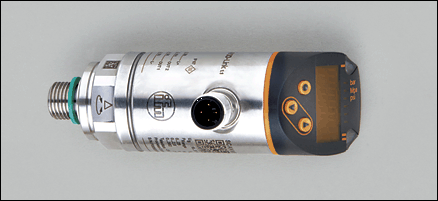

PN2594 | PN-010-REG14-MFRKG/US/ /V
Описание
Информация для заказа
Характеристики | ||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | ||||||||||||||||||||||||||
| Разъём M12 | ||||||||||||||||||||||||||
| Программируемая функция | ||||||||||||||||||||||||||
| Измерительный элемент: керамический ёмкостной принцип измерения | ||||||||||||||||||||||||||
| Подключение к процессу: G ¼ A / M5 I (в соответствии с DIN EN ISO 1179-2) | ||||||||||||||||||||||||||
| 2 выхода OUT1 = релейный выход OUT2 = релейный или аналог. выход | ||||||||||||||||||||||||||
| 4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный) | ||||||||||||||||||||||||||
| Диапазон контроля: -1...10 bar / -14,6...145 psi / -0,1...1 MPa | ||||||||||||||||||||||||||
Область применения | ||||||||||||||||||||||||||
| Применение | Druckart: Relativdruck Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie, Medien der Fluidgruppe 1 auf Anfrage | |||||||||||||||||||||||||
| Диапазон давления | 75 bar | 1087 psi | 7,5 MPa | |||||||||||||||||||||||
| Миним.разрывное давление | 150 bar | 2175 psi | 15 MPa | |||||||||||||||||||||||
| Устойчивость к вакууму [мбар] | -1000 | |||||||||||||||||||||||||
| Температура измеряемой среды [°C] | -25...80 | |||||||||||||||||||||||||
Электронные данные | ||||||||||||||||||||||||||
| Электрическое исполнение | DC PNP/NPN | |||||||||||||||||||||||||
| Рабочее напряжение [V] | 18...30 DC ¹) | |||||||||||||||||||||||||
| Потребление тока [mA] | < 35 | |||||||||||||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | |||||||||||||||||||||||||
| Класс защиты | III | |||||||||||||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||||||||||||
Выходы | ||||||||||||||||||||||||||
| Выход | 2 выхода OUT1 = релейный выход OUT2 = релейный или аналог. выход | |||||||||||||||||||||||||
| Выход | 2 x NO/ NC, программируемый или 1 x NO / NC, программируемый + 1 x аналоговый (4...20 мA / 0...10 В; масштабируемый 1:5) | |||||||||||||||||||||||||
| Номинальный ток [mA] | 250 | |||||||||||||||||||||||||
| Падение напряжения [V] | < 2 | |||||||||||||||||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||||||||||||||||
| Защита от перегрузок по току | да | |||||||||||||||||||||||||
| Частота переключения [Hz] | ≤ 500 | |||||||||||||||||||||||||
| Аналоговый выход | 4...20 mA; 0...10 V | |||||||||||||||||||||||||
| Наиб.нагрузка [Ω] | 4...20 mA: макс. 500 | |||||||||||||||||||||||||
| Мин. сопротивление нагрузки [Ω] | 0...10 V: min. 2000 | |||||||||||||||||||||||||
Диапазон измерения / настройки | ||||||||||||||||||||||||||
| Диапазон контроля | -1...10 bar | -14,6...145 psi | -0,1...1 MPa | |||||||||||||||||||||||
| Настройка параметров в пределах | ||||||||||||||||||||||||||
| Порог срабатывания выхода, SP | -0,94...10 bar | -13,6...145 psi | -0,094...1 MPa | |||||||||||||||||||||||
| Точка сброса, rP | -0,98...9,96 bar | -14,2...144,4 psi | -0,098...0,996 MPa | |||||||||||||||||||||||
| Начальная точка аналогового сигнала, ASP | -1...8 bar | -14,6...116 psi | -0,1...0,8 MPa | |||||||||||||||||||||||
| Конечная точка аналогового сигнала, AEP | 1...10 bar | 14,6...145 psi | 0,1...1 MPa | |||||||||||||||||||||||
| с шагом в | 0,02 bar | 0,2 psi | 0,002 MPa | |||||||||||||||||||||||
Точность/ погрешность | ||||||||||||||||||||||||||
| Точность/ погрешность (в % интервала) Масштаб 1:1 | ||||||||||||||||||||||||||
| Погрешность точки переключения | < ± 0,4 | |||||||||||||||||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | |||||||||||||||||||||||||
| Гистерезис | < ± 0,1 | |||||||||||||||||||||||||
| Повторяемость * | < ± 0,1 | |||||||||||||||||||||||||
| долговременная стабильность ** | < ± 0,05 | |||||||||||||||||||||||||
| Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K) | ||||||||||||||||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | |||||||||||||||||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | |||||||||||||||||||||||||
Время реакции | ||||||||||||||||||||||||||
| готовность к работе после подключения питания [s] | 0,3 | |||||||||||||||||||||||||
| Миним. время отклика коммутационного выхода [ms] | < 1,5 | |||||||||||||||||||||||||
| Программируемое время задержки dS, dr [s] | 0...50 | |||||||||||||||||||||||||
| затухание ренейного выхода (dAP) [s] | 0...4 | |||||||||||||||||||||||||
| затухание аналогового выхода (dAA) [s] | 0...4 | |||||||||||||||||||||||||
| Время реакции аналогового выхода [ms] | < 3 | |||||||||||||||||||||||||
| Встроенный "Watchdog" | да | |||||||||||||||||||||||||
Программное обеспечение / Программирование | ||||||||||||||||||||||||||
| Возможные опции при программировании | гистерезис / функция окна; Н.О. / Н.З.; задержка при включении, задержка при выключении; демпфирование; дисплей; выход по току / по напряжению | |||||||||||||||||||||||||
интерфейсы | ||||||||||||||||||||||||||
| IO-Link-Device | ||||||||||||||||||||||||||
| Способ передачи | COM2 | |||||||||||||||||||||||||
| IO-Link проверка | 1.1 | |||||||||||||||||||||||||
| Стандарт SDCI | IEC 61131-9 | |||||||||||||||||||||||||
| IO-Link-Device ID | 463 d / 00 01 cf h | |||||||||||||||||||||||||
| Профили | Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis | |||||||||||||||||||||||||
| SIO режим | да | |||||||||||||||||||||||||
| Нужный тип порта | A | |||||||||||||||||||||||||
| Аналоговые рабочие данные | 1 | |||||||||||||||||||||||||
| Бинарные рабочие данные | 2 | |||||||||||||||||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | |||||||||||||||||||||||||
Условия эксплуатации | ||||||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...80 | |||||||||||||||||||||||||
| Температура хранения [°C] | -40...100 | |||||||||||||||||||||||||
| Степень защиты | IP 65 / IP 67 | |||||||||||||||||||||||||
Испытания / одобрения | ||||||||||||||||||||||||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика | |||||||||||||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||||||||||||||
| Ударопрочность |
| |||||||||||||||||||||||||
| Вибропрочность |
| |||||||||||||||||||||||||
| MTTF [лет] | 138 | |||||||||||||||||||||||||
| Регистрационный номер UL | J012 | |||||||||||||||||||||||||
Механические данные | ||||||||||||||||||||||||||
| Подключение к процессу | G ¼ A / M5 I (в соответствии с DIN EN ISO 1179-2) | |||||||||||||||||||||||||
| Уплотнение присоединения к процессу | FKM (по DIN 3869) | |||||||||||||||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж.сталь (316L / 1.4404); Al2O3 (керамика); FKM | |||||||||||||||||||||||||
| Материал | нерж.сталь (316L / 1.4404); PBT+PC-GF 30; пластик PBT-GF 20; PC | |||||||||||||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | |||||||||||||||||||||||||
| Момент затяжки [Nm] |
| |||||||||||||||||||||||||
| Вес [kg] | 0,247 | |||||||||||||||||||||||||
Дисплеи / Элементы управления | ||||||||||||||||||||||||||
| Индикация |
| |||||||||||||||||||||||||
электрическое подключение | ||||||||||||||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | |||||||||||||||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||||||||||||||
Примечания | ||||||||||||||||||||||||||
| Примечания |
| |||||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||||||
