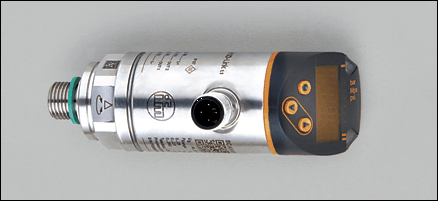

PN2599 | PN-1-1BREG14-MFRKG/US/ /V

Характеристики | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | ||||||||||||||||||||||||
| Разъём M12 | ||||||||||||||||||||||||
| Программируемая функция | ||||||||||||||||||||||||
| Измерительный элемент: керамический ёмкостной принцип измерения | ||||||||||||||||||||||||
| Подключение к процессу: G ¼ A / M5 I (в соответствии с DIN EN ISO 1179-2) | ||||||||||||||||||||||||
| 2 выхода OUT1 = релейный выход OUT2 = релейный или аналог. выход | ||||||||||||||||||||||||
| 4-значный буквенно-цифровой дисплей / попеременная индикация (красный-зелёный) | ||||||||||||||||||||||||
| Диапазон контроля: -1000...1000 mbar / -14,5...14,5 psi | ||||||||||||||||||||||||
Область применения | ||||||||||||||||||||||||
| Применение | Druckart: Relativdruck Medien der Fluidgruppe 2 gemäß der Druckgeräterichtlinie, Medien der Fluidgruppe 1 auf Anfrage | |||||||||||||||||||||||
| Диапазон давления | 20000 mbar | 290 psi | ||||||||||||||||||||||
| Миним.разрывное давление | 50000 mbar | 725 psi | ||||||||||||||||||||||
| Устойчивость к вакууму [мбар] | -1000 | |||||||||||||||||||||||
| Температура измеряемой среды [°C] | -25...80 | |||||||||||||||||||||||
Электронные данные | ||||||||||||||||||||||||
| Электрическое исполнение | DC PNP/NPN | |||||||||||||||||||||||
| Рабочее напряжение [V] | 18...30 DC ¹) | |||||||||||||||||||||||
| Потребление тока [mA] | < 35 | |||||||||||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | |||||||||||||||||||||||
| Класс защиты | III | |||||||||||||||||||||||
| Защита от переполюсовки | да | |||||||||||||||||||||||
Выходы | ||||||||||||||||||||||||
| Выход | 2 выхода OUT1 = релейный выход OUT2 = релейный или аналог. выход | |||||||||||||||||||||||
| Выход | 2 x NO/ NC, программируемый или 1 x NO / NC, программируемый + 1 x аналоговый (4...20 мA / 0...10 В; масштабируемый 1:5) | |||||||||||||||||||||||
| Номинальный ток [mA] | 250 | |||||||||||||||||||||||
| Падение напряжения [V] | < 2 | |||||||||||||||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||||||||||||||
| Защита от перегрузок по току | да | |||||||||||||||||||||||
| Частота переключения [Hz] | ≤ 500 | |||||||||||||||||||||||
| Аналоговый выход | 4...20 mA; 0...10 V | |||||||||||||||||||||||
| Наиб.нагрузка [Ω] | 4...20 mA: макс. 500 | |||||||||||||||||||||||
| Мин. сопротивление нагрузки [Ω] | 0...10 V: min. 2000 | |||||||||||||||||||||||
Диапазон измерения / настройки | ||||||||||||||||||||||||
| Диапазон контроля | -1000...1000 mbar | -14,5...14,5 psi | ||||||||||||||||||||||
| Настройка параметров в пределах | ||||||||||||||||||||||||
| Порог срабатывания выхода, SP | -990...1000 mbar | -14,40...14,50 psi | ||||||||||||||||||||||
| Точка сброса, rP | -995...995 mbar | -14,45...14,45 psi | ||||||||||||||||||||||
| Начальная точка аналогового сигнала, ASP | -1000...600 mbar | -14,5...8,7 psi | ||||||||||||||||||||||
| Конечная точка аналогового сигнала, AEP | -600...1000 mbar | -8,7...14,5 psi | ||||||||||||||||||||||
| с шагом в | 5 mbar | 0,05 psi | ||||||||||||||||||||||
Точность/ погрешность | ||||||||||||||||||||||||
| Точность/ погрешность (в % интервала) Масштаб 1:1 | ||||||||||||||||||||||||
| Погрешность точки переключения | < ± 0,4 | |||||||||||||||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | |||||||||||||||||||||||
| Гистерезис | < ± 0,1 | |||||||||||||||||||||||
| Повторяемость * | < ± 0,1 | |||||||||||||||||||||||
| долговременная стабильность ** | < ± 0,05 | |||||||||||||||||||||||
| Температурные коэффициенты (TK) в диапазоне -25...80° C (в % к интервалу в 10 K) | ||||||||||||||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | |||||||||||||||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | |||||||||||||||||||||||
Время реакции | ||||||||||||||||||||||||
| готовность к работе после подключения питания [s] | 0,3 | |||||||||||||||||||||||
| Миним. время отклика коммутационного выхода [ms] | < 1,5 | |||||||||||||||||||||||
| Программируемое время задержки dS, dr [s] | 0...50 | |||||||||||||||||||||||
| затухание ренейного выхода (dAP) [s] | 0...4 | |||||||||||||||||||||||
| затухание аналогового выхода (dAA) [s] | 0...4 | |||||||||||||||||||||||
| Время реакции аналогового выхода [ms] | < 3 | |||||||||||||||||||||||
| Встроенный "Watchdog" | да | |||||||||||||||||||||||
Программное обеспечение / Программирование | ||||||||||||||||||||||||
| Возможные опции при программировании | гистерезис / функция окна; Н.О. / Н.З.; задержка при включении, задержка при выключении; демпфирование; дисплей; выход по току / по напряжению | |||||||||||||||||||||||
интерфейсы | ||||||||||||||||||||||||
| IO-Link-Device | ||||||||||||||||||||||||
| Способ передачи | COM2 | |||||||||||||||||||||||
| IO-Link проверка | 1.1 | |||||||||||||||||||||||
| Стандарт SDCI | IEC 61131-9 | |||||||||||||||||||||||
| IO-Link-Device ID | 467 d / 00 01 d3 h | |||||||||||||||||||||||
| Профили | Smart Sensor: Process Data Variable; Device Identification; Device Diagnosis | |||||||||||||||||||||||
| SIO режим | да | |||||||||||||||||||||||
| Нужный тип порта | A | |||||||||||||||||||||||
| Аналоговые рабочие данные | 1 | |||||||||||||||||||||||
| Бинарные рабочие данные | 2 | |||||||||||||||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | |||||||||||||||||||||||
Условия эксплуатации | ||||||||||||||||||||||||
| Температура окружающей среды [°C] | -25...80 | |||||||||||||||||||||||
| Температура хранения [°C] | -40...100 | |||||||||||||||||||||||
| Степень защиты | IP 65 / IP 67 | |||||||||||||||||||||||
Испытания / одобрения | ||||||||||||||||||||||||
| Директива по оборудованию под давлением | Хорошая инженерно-техническая практика | |||||||||||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||||||||||||
| Ударопрочность |
| |||||||||||||||||||||||
| Вибропрочность |
| |||||||||||||||||||||||
| MTTF [лет] | 138 | |||||||||||||||||||||||
| Регистрационный номер UL | J012 | |||||||||||||||||||||||
Механические данные | ||||||||||||||||||||||||
| Подключение к процессу | G ¼ A / M5 I (в соответствии с DIN EN ISO 1179-2) | |||||||||||||||||||||||
| Уплотнение присоединения к процессу | FKM (по DIN 3869) | |||||||||||||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж.сталь (316L / 1.4404); Al2O3 (керамика); FKM | |||||||||||||||||||||||
| Материал | нерж.сталь (316L / 1.4404); PBT+PC-GF 30; пластик PBT-GF 20; PC | |||||||||||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | |||||||||||||||||||||||
| Момент затяжки [Nm] |
| |||||||||||||||||||||||
| Вес [kg] | 0,247 | |||||||||||||||||||||||
Дисплеи / Элементы управления | ||||||||||||||||||||||||
| Индикация |
| |||||||||||||||||||||||
электрическое подключение | ||||||||||||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | |||||||||||||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||||||||||||
Примечания | ||||||||||||||||||||||||
| Примечания |
| |||||||||||||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||||||||||||
