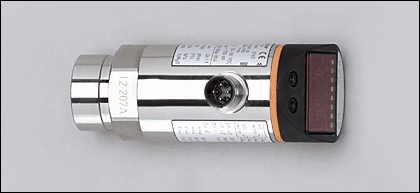

PY9961 | PN-250-SBR14-QFPKA/US/ /V
Описание
Информация для заказа
Характеристики | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Электронный датчик давления | |||||||||||||||
| Электрический разъём | |||||||||||||||
| Программируемая функция | |||||||||||||||
| Подключение к процессу: G ¼ I | |||||||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |||||||||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||||||||
| Диапазон контроля: 0...250 bar / 0...3620 psi / 0...25 MPa | |||||||||||||||
Область применения | |||||||||||||||
| Применение | Тип давления:относительное давление Жидкие или газообразные среды Применения в газообразных средах ограничено по давлению до 25 bar | ||||||||||||||
| Диапазон давления | 400 bar | 5800 psi | 40 MPa | ||||||||||||
| Миним.разрывное давление | 850 bar | 12300 psi | 85 MPa | ||||||||||||
| Температура измеряемой среды [°C] | -25...80 | ||||||||||||||
Электронные данные | |||||||||||||||
| Электрическое исполнение | AC/DC PNP | ||||||||||||||
| Рабочее напряжение [V] | 18...55 DC / 24 AC ± 20 % | ||||||||||||||
| Потребление тока [mA] | < 50 | ||||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||||
| Класс защиты | III | ||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||
| Защита от перенапряжения [V] | до 60 V DC / 40 V AC | ||||||||||||||
Выходы | |||||||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | ||||||||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | ||||||||||||||
| Номинальный ток [mA] | 2 x 100 | ||||||||||||||
| Падение напряжения [V] | < 3 | ||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||
| Частота переключения [Hz] | ≤ 170 | ||||||||||||||
Диапазон измерения / настройки | |||||||||||||||
| Диапазон контроля | 0...250 bar | 0...3620 psi | 0...25 MPa | ||||||||||||
| Настройка параметров в пределах | |||||||||||||||
| Порог срабатывания выхода, SP | 2...250 bar | 40...3620 psi | 0,2...25,0 MPa | ||||||||||||
| Точка сброса, rP | 1...249 bar | 20...3600 psi | 0,1...24,9 MPa | ||||||||||||
| с шагом в | 1 bar | 20 psi | 0,1 MPa | ||||||||||||
Точность/ погрешность | |||||||||||||||
| Точность/ погрешность (в % интервала) | |||||||||||||||
| Погрешность точки переключения | < ± 0,5 | ||||||||||||||
| Отклонение от характеристики | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||||||||||
| Гистерезис | < ± 0,25 | ||||||||||||||
| Повторяемость * | < ± 0,1 | ||||||||||||||
| долговременная стабильность ** | < ± 0,05 | ||||||||||||||
| Температурные коэффициенты (TK) в диапазоне -20...80° C (в % к интервалу в 10 K) | |||||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | ||||||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | ||||||||||||||
Время реакции | |||||||||||||||
| готовность к работе после подключения питания [s] | 0,5 | ||||||||||||||
| Программируемое время задержки dS, dr [s] | 0; 0,2...50 | ||||||||||||||
| Встроенный "Watchdog" | да | ||||||||||||||
Условия эксплуатации | |||||||||||||||
| Температура окружающей среды [°C] | -20...80 | ||||||||||||||
| Температура хранения [°C] | -40...100 | ||||||||||||||
| Степень защиты | IP 67 | ||||||||||||||
Испытания / одобрения | |||||||||||||||
| Электромагнитная совместимость |
| ||||||||||||||
| Ударопрочность |
| ||||||||||||||
| Вибропрочность |
| ||||||||||||||
Механические данные | |||||||||||||||
| Подключение к процессу | G ¼ I | ||||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) | ||||||||||||||
| Материал | нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton); EPDM/X (Santoprene) | ||||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | ||||||||||||||
| Вес [kg] | 0,262 | ||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||
| Индикация |
| ||||||||||||||
электрическое подключение | |||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||
Примечания | |||||||||||||||
| Примечания |
| ||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||
