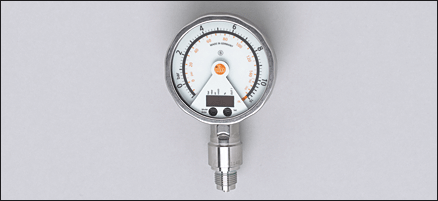

PG2454 | PG-010-REB12-MFRKG/US/ /P

PG2454 | PG-010-REB12-MFRKG/US/ /P, фото 2
Описание
Информация для заказа

Техническая спецификация в PDF

Характеристики

Электронный датчик давления
с аналоговым дисплеем
Электрический разъём
Аналоговый дисплей с поворотом от 0...350°
разрешение 0,25%
Указатель не отображается, когда устройство отключено
Sicherheitsmanometer (S) in Anlehnung an DIN EN 837-1
Подключение к процессу: G ½ A
2 Выхода
OUT1 = Переключение на выходе
OUT2 = Аналоговый выход
Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей
Диапазон контроля: -1...10 bar / -14,4...145 psi

Область применения

Применение Тип давления: относительное
Жидкости и газы
Диапазон давления 50 bar725 psi
Миним.разрывное давление 150 bar2175 psi
MAWP (для применений согласно CRN) 38 bar551 psi
Температура измеряемой среды [°C]-25...80

Электронные данные

Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]18...32 DC
Потребление тока [mA]< 70 (24 V)
сопротивление изоляции [MΩ] > 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 Выхода
OUT1 = Переключение на выходе
OUT2 = Аналоговый выход
Выход 1 программируемый выход (NO / NC) + 1 аналоговый (4...20 / 20...4 мA, масштабируемый)
Номинальный ток [mA]250
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Частота переключения [Hz]75
Аналоговый выход I: 4...20 mA (Ineg: 20...4 mA)
Наиб.нагрузка [Ω]I / Ineg: max. (Ub - 10 V) x 50

Диапазон измерения / настройки

Диапазон контроля -1...10 bar-14,4...145 psi
Настройка параметров в пределах
Порог срабатывания выхода, SP -0,96...16,00 bar-14,0...232,0 psi
Точка сброса, rP -1,00...15,96 bar-14,4...231,6 psi
Начальная точка аналогового сигнала, ASP -1,00...13,50 bar-14,4...195,8 psi
Конечная точка аналогового сигнала, AEP 1,50...16,00 bar21,8...232,0 psi
с шагом в 0,02 bar0,2 psi

Точность/ погрешность

Точность/ погрешность
(в % интервала) Масштаб 1:1
Погрешность точки переключения < ± 0,5
Отклонение от характеристики < ± 0,25 (BFSL) / < ± 0,5 (LS)
Гистерезис < ± 0,25
Повторяемость * < ± 0,1
долговременная стабильность ** < ± 0,1
Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K)
наибольший TK коэффициент нулевой точки < ± 0,2
наибольший TK коэффициент диапазона измерений < ± 0,2

Время реакции

готовность к работе после подключения питания [s]6
Миним. время отклика коммутационного выхода [ms]9
затухание ренейного выхода (dAP) [s]0,01...30
затухание аналогового выхода (dAA) [s]0,01...30
Время нарастания переходной характеристики аналогового выхода [ms]28
Встроенный "Watchdog" да

Условия эксплуатации

Температура окружающей среды [°C]-20...80
Температура хранения [°C]-40...100
Степень защиты IP 67 / IP 69K

Испытания / одобрения

Директива по оборудованию под давлением Статья 3, абзац 3 - инженерно-техническая практика
Электромагнитная совместимость
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-27 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]103

Механические данные

Подключение к процессу G ½ A
Материалы корпуса в контакте с изм. средой керамика (Al2O3); FPM; нерж. сталь V4A (1.4404)
Материал нерж. сталь V4A (1.4404); PA (полиамид); FPM; PTFE (тефлон); Смотровое стекло: ламинированное безопасное стекло 4 mm
Срок службы датчика в циклах срабатывания комм. выхода (миним.) 100 миллионов
Вес [kg]0,617

Дисплеи / Элементы управления

Индикация
Дисплей  2 x светодиод зелёный
Состояние выхода  светодиод желтый
Точки переключения  Светодиодное кольцо
Функции дисплея  4-х позиционный буквенно -цифровой дисплей
Измеренные значения  Аналоговый дисплей, 4-позиционный буквенно - цифровой дисплей
Расширенный диапазон отображения (макс.) 16 bar232 psi

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

Примечания

Примечания
BFSL = прямая линия наилучшего соответствия
Точность точки переключения в расширенном диапазоне дисплея :1,5 % диапазона
* при колебаниях температуры до 10 K
** в % разнице /6 месяцев
Упаковочная величина [штука]1
